Market News
因为专注，所以专业

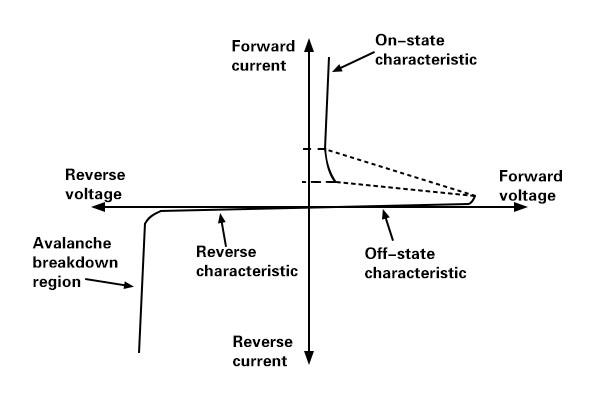

晶闸管模块是1种可控整流器，当中从阳极到阴极的单向电流由从栅极到阴极的小信号电流启动。 图1晶闸管模块电路原理图符号晶闸管模块的运行特性如下图2所显示。 图2晶闸管模块V/I特性打开晶闸管模块经过使其栅极相对于其阴极为正来导通，进而使电流流入栅极。当栅极电压到达阈值电压 VGT且生成的电流到达阈值电流IGT时，在称之为栅极控制导通时间tgt的特别短的时间内，负载电流可以从“a”流向“k”.倘若栅极电流由特别窄的脉冲构成，如低于1μs，则其峰值电平将务必提升以逐渐变窄脉冲宽度以保证触发。当负载电流到达晶闸管模块的锁存电流IL时，即使在除去栅极电流后，负载电流仍将维持流动。只需有充...

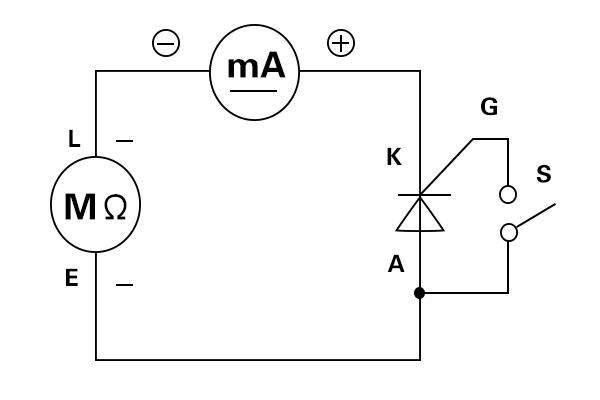

借助兆欧表和数字万用表检测晶闸管模块触发能力的线路见图1。将数字万用表拨至1mADC档，串接在线路中。 首先断开开关，按额定转速摇兆欧表，兆欧表上的读值很快趋于稳定，表明晶闸管模块已正方向击穿，把兆欧表的輸出电压钳坐落于直流转折电压V（BO）上。这时晶闸管模块并没有导通，因此毫安表读值为零。之后关闭开关，晶闸管模块导通，兆欧表读值变成零，毫安表指示出通态电流值。实例：用ZC25-4型兆欧表检测1只3CT20/500型晶闸管模块，数字万用表选用MF10型1mADC档。断开开关，按120r/min摇兆欧表时，兆欧表读值为25MW，毫安表无指示。关闭开关时，毫安表读值为0.21mA，...

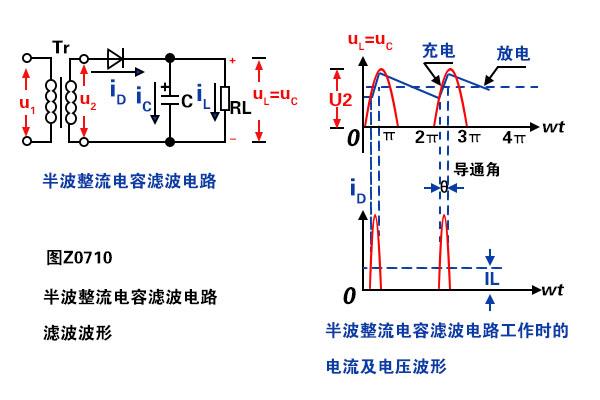

半波整流电容滤波线路如下图Z0710所显示。其滤波工作原理如下所示： 电容C并接于负载RL的两边，uL＝uC。在没并进电容C前，整流二极管在u2的正半周导通，负半周断开，输出电压uL的波形如下图中红线所显示。并进电容之后，设于ωt=0时接通电源，则当u2由零逐步增加时，二极管D导通，除有一个电流iL流向负载之外也有一电流iC向电容C充电，充电电压uC的极性为上正下负。如忽略二极管的内阻，则uC可充到靠近u2的峰值u2m。在u2实现最高值之后逐渐降低，这时电容器上的电压uc也将因为放电而逐步降低。当u2＜uc时，D因反偏而断开，因此C以对应的时间常数借助RL按指数规律放电，uc降低。直至...

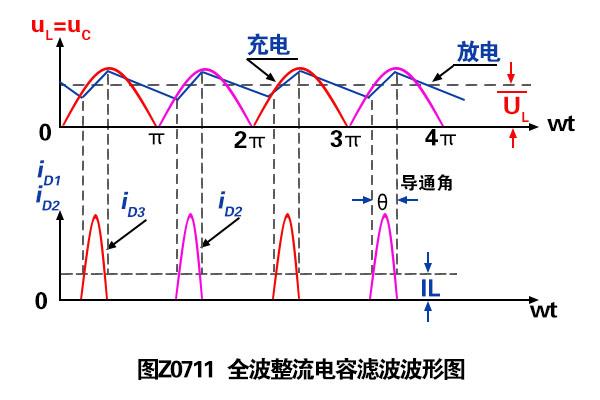

滤波线路整流线路尽管可将交流电转换成直流电，但其脉冲成份过大，在那些想要直流电平滑的场所是不可用的，需再加上滤波线路，以减少整流后直流电中的脉冲成份。通常直流电中的脉冲成份的大小用脉冲系数来表达：脉冲系数（S）＝ GS0712比如，全波整流输出电压uL可以用付氏级数展平为： 当中基波最高值为0.6U2，直流分量（平均值）为0.9U2，故脉冲系数S≈0.67。同样可求出半波整流输出电压的脉冲系数为S＝1.57，由此可见其脉冲系数是非常大的。通常电子产品所需直流电源的脉冲系数低于0.01，故整流輸出的电压需要采用对应的措施，一方面尽可能减少输出电压中的脉冲成...
快恢复二极管模块（简称FRD）是1种具备开关特性好、反向恢复时间短特性的半导体二极管模块，常使用于开关电源、PWM脉宽调制器、变频器等电子线路中，当做高频整流二极管、续流二极管或阻尼二极管模块使用。快恢复二极管模块的内部构造与普通PN结二极管模块不一样，它归属于PIN结型二极管模块，即在P型硅材料与N型硅材料中间添加了基区I，组成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管模块的反向恢复时间较短，正方向压降较低，反方向击穿电压（耐压值）较高。快恢复二极管作用（在直流线路中）快恢复二极管模块，具备反方向阻断时高耐压低漏电流，正方向低通态电阻大电流的特性。因为当做开关使用，所以...
