（一）桥堆的测试1.全桥的测试大部分的整流全桥上，均标明有“+”、“-”、“~”符号（当中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压輸入端），非常容易确定出各电极。测试时，可借助各自测量”+“极与2个”~“极、”-“极与2个”~“间各整流二极管的正、反方向电阻值（与普通二极管的测试方法同样）是不是常规，就可以判定该全桥是不是已经坏了。若测得全桥内鞭只二极管的正、反方向电阻值均为0或均为无穷大，则可判定该二极管已击穿或开路毁坏。2.半桥的测试半桥是由2只整流二极管构成，借助用数字万用表各自测量半桥内部的2只二极管的正、反电阻值是不是常规，就可以判定出该半桥是不...

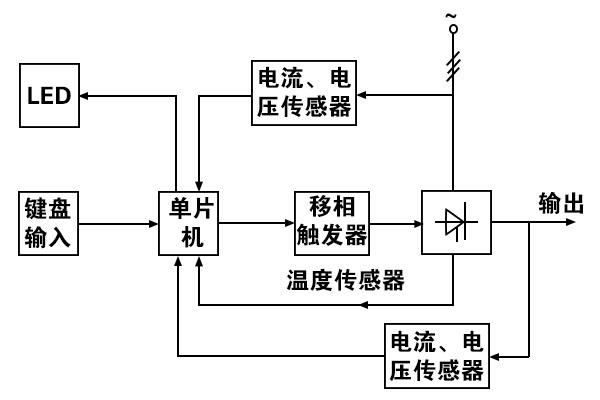

图1ITPM的详细结构图晶闸管模块自1957年面世至今，随之半导体技术及其应用技术的持续发展，使其在电气控制系统领域中发挥了较大的作用。但是，过去人们只能以分立器件的形式把晶闸管模块用在各样电气控制系统设备中，由分立器件构成的线路复杂、体型大，组装调试不便，稳定性也比较差。所说ITPM便是将晶闸管主线路与移相触发线路及其具备操控作用的线路封装在同个壳子内的新型模块。最新的ITPM的移相触发线路为全数字线路，作用线路由单片机完成，且内嵌有多路电流、工作电压、温度传感器，借助模块上的连接器可将各样控制线引到键盘，完成各样功能和电气参数设定，并可完成LED或LCD显示。模块的每一个芯片的电流...

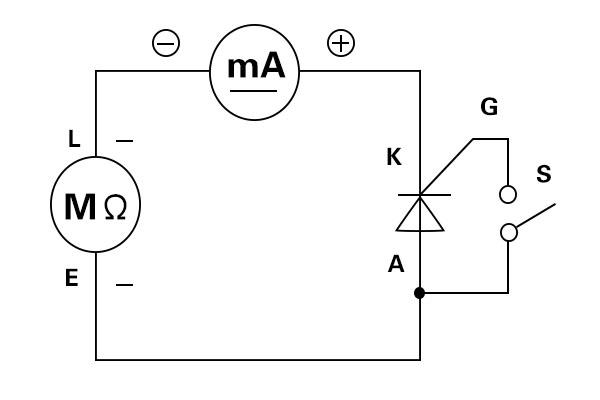

借助兆欧表和数字万用表检测晶闸管模块触发功能的线路见图1。将数字万用表拨至1mADC档，串接在线路中。第一步断掉开关，按额定转速摇兆欧表，兆欧表上的读值快速趋于稳定，表明晶闸管模块已正方向击穿，把兆欧表的輸出电压钳位于直流转折电压V（BO）上。此时晶闸管模块并未导通，因此毫安表读值为零。之后合上开关，晶闸管模块导通，兆欧表读值变为零，毫安表指示出通态电流值。实例：用ZC25-4型兆欧表检测1只3CT20/500型晶闸管模块，数字万用表选择MF10型1mADC档。断掉开关，按120r/min摇兆欧表时，兆欧表读值为25MW，毫安表无指示。合上开关时，毫安表读值为0.21m...

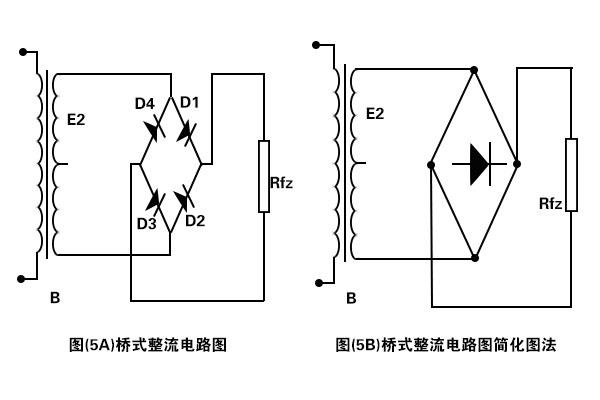

整流桥式是对二极管元件半波整流的1种改进。它借助二极管元件的单向导通性进行整流，经常使用来将交流电转换为直流电。而半波整流借助二极管元件单向导通特性，在輸入为标准正弦波的状况下，輸出取得正弦波的正半部分，负半部分则损耗掉。桥式整流线路是应用最多的1种整流线路。这一线路，只需增多2只二极管元件口连接成“桥”式构造，便具备全波整流线路的优势，而与此同时在一定程度上克服了它的缺陷。 桥式整流线路的工作原理如下所示：E2为正半周期时，对D1、D3和方向电压，DI，D3导通;对D2、D4加反方向电压，D2、D4断开，线路中组成E2、D1、R、D3导电电路，在R女，上组成上正下负E2为负半周期时，对D2、D4加正...

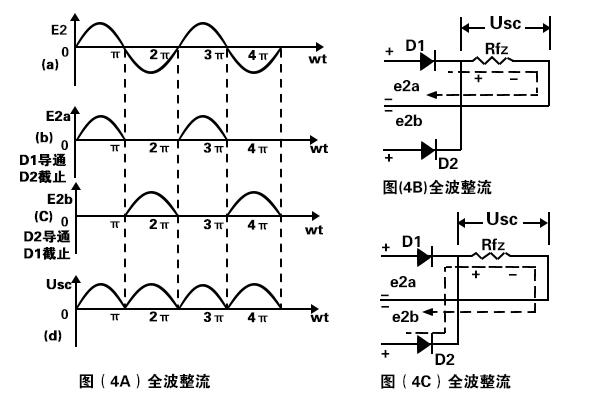

全波整流线路，可以当作是由2个半波整流线路组成的。变压器次级线圈中间要导出1个抽头，把次组线圈分为2个对称的绕组，进而导出大小相同但极性相反的2个电压E2a、E2b，组成E2a、D1、Rfz与E2b、D2、Rfz，2个通电电路。 倘若把整流线路的构造作一些调整，可以获得1种能充分利用电能的全波整流线路。图（3）是全波整流线路D1的电原理图。全波整流线路，可以当作是由2个半波整流线路组成的。变压器次级线E2b圈中间要导出1个抽头，把次组线圈D2分为2个对称的绕组，进而导出大小相同但极性相反的2个电压E2a、E2b组成E2aD1、Rfz.与E2b、D2、Rf，2个通电电路。 全波整流线路 ...
