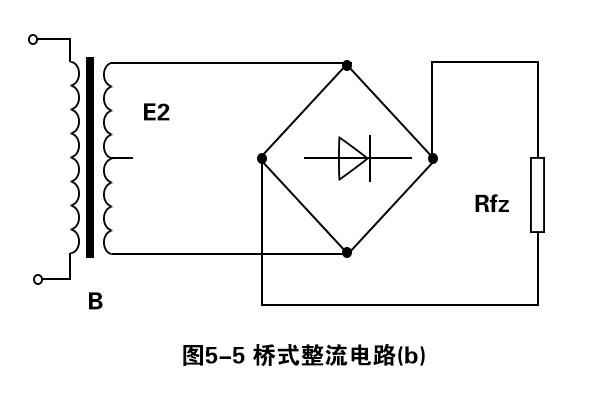

二极管整流桥线路图（一）借助二极管的单向导电性可把交流电转变为直流电，如下图l-68a所显示为常用的桥式整流线路。其整流原理是：正半周时，A端为正，B端为负，此时二极管VD1和VD3承担正方向电压而导通，VD2和VD4承担反方向电压而截止，电流按图1-68b所显示的方向流动；负半周时，B端为正，A端为负，此时二极管VD2和VD4承担正方向电压而导通，VD1和VD3承担反方向电压而截止，电流按图1-68c所显示的方向流动。这样在负载端获得全波脉动直流电压，如下图1-68d所显示，此电压再经电容器C的充电与放电，就可获得比较稳定的直流电压，如下图1-68e所显示。图上变压器TC起降压、隔离作用。 ...

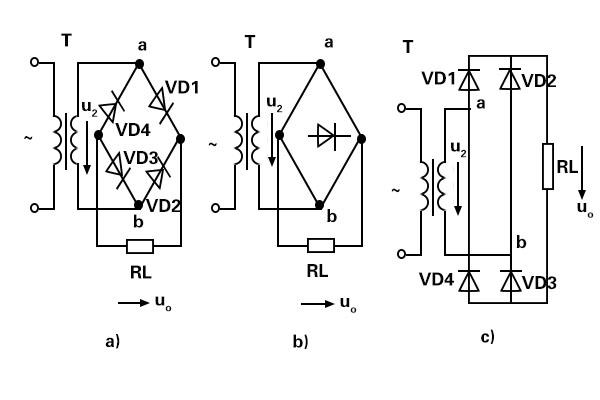

如下图a、b、c所显示是用4个二极管组成的整流桥线路。图上画出3种常见的画法。由4个二极管VD1~VD4组成，其结构特点为：VD1、VD2负极相接，接负载的正端，VD3、VD4正极相接，接负载的负端；VD1正极与VD4负极相接，V2正极与V3负极相接，分别接变压器T二次侧的两边。RL为负载。 当变压器二次侧电压u2=2√U2sinωtu2=2U2sinωt时，如下图a所显示，在正半周时，a点电位高过b点电位，二极管VD1、VD3导通，VD2、VD4处在反方向偏置二断开。电流由变压器二次侧a端经过VD1到RL再经过VD3回至b端，如下图b所显示。此时负载RL上获得1个与u2正半波同样的半波电压uo和电流io，如下图c所...

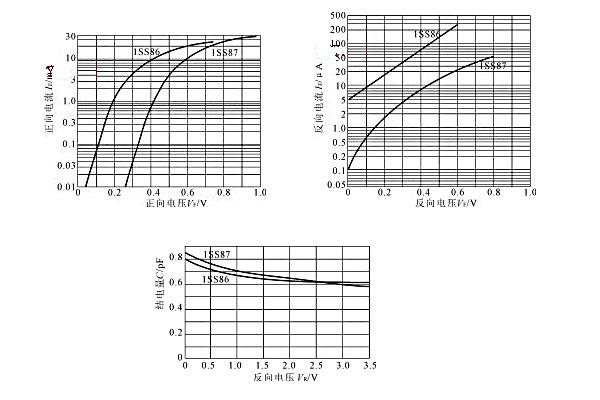

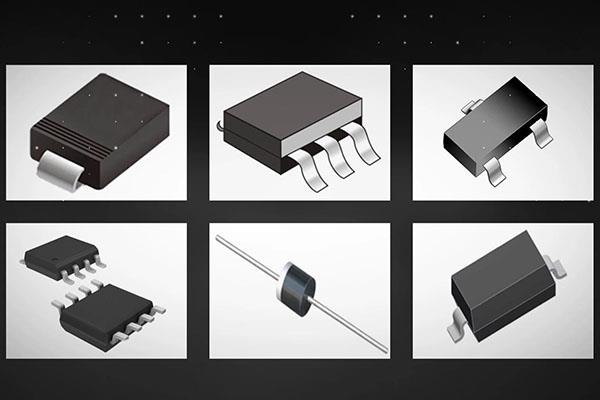

混频二极管与通常二极管对比，因为借助大部分载流子运行，无少数载流子储存效应，因此具备频率高、噪声低和反方向电流小等特性，主要用在混频器。采用二极管混频形式时，在500～10，000Hz的频率区域内，多通过肖特基型和点接触型二极管。电特性（１）正方向特性表1提供的混频二极管的电性能，共17个型号，主要用在UHFTV调谐混频器、CATV平衡混频器和调谐混频器，外观DO-35个玻壳封装，规格尺寸为4.2毫米×2.0毫米，引出线为2个针脚；DO-34为玻壳封装，规格尺寸为2.4毫米×2.0毫米，2个针脚；UMD为微型玻壳封装，规格尺寸为2.6毫米×1.6毫米，2个针脚；LLD为无引线玻壳封装，规格尺寸为3.5毫米...
（1）最小击穿电压VBR当TVS流经规定的电流时，TVS两边的电压称之为最小击穿电压，在这个区域，TVS二极管呈低阻抗的通道。在25℃时，低过这一电压，TVS二极管是不易出現雪崩击穿的。（2）额定反方向断开电压VWMVWM是TVS二极管在正常的模式时可承担的电压，此电压应大于或等于被保护线路的正常的工作电压。但它又需尽量与被保护线路的正常的工作电压接近，如此才不易在TVS二极管运行之前使整个线路面对过压威胁。按TVS二极管的VBR与标准值的离散度，可把VBR分成5％和10％2种，对5％的VBR而言，VWM=0.85VBR腿；而对10％的VBR而言，VWM=0.81VBR。（3）最高峰值脉...

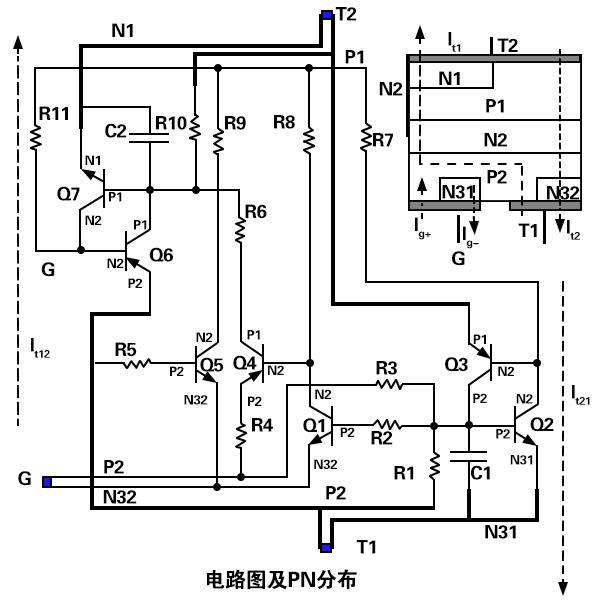

双向晶闸管模块是由N-P-N-P-N5层半导体材料做成的，对外部也引出来3个电极。双向晶闸管模块相当于两种单向晶闸管模块的反向并联，但只有一个控制极。双向晶闸管模块与单向晶闸管模块一样，也具备触发控制特点。但是，它的触发控制特点与单向晶闸管模块有很大的不一样，这就是无论在阳极和阴极间接入何种极性的电压，只需在它的控制极上添加1个触发脉冲，也无论这一脉冲是什么极性的，都能够使双向晶闸管模块导通。因为双向晶闸管模块在阳、阴极间接任何极性的工作电压都能够完成触发控制，所以双向晶闸管模块的主电极也就没有阳极、阴极之分，通常把这两个主电极称之为T1电极和T2电极，将接在P型半导体材质上的主电极称之为T1电极，将接在N型...
