晶闸管模块串接桥臂电抗器

晶闸管模块断开过电压保护，可控硅模块在导通期内，流经负载的电流是较平直的直流。
换相时，可控硅模块因承担反方向电压而断开的过程中，电流降至零时，可控硅模块内部仍残留着载波子，在反方向电压的作用下，将造成反方向电流，使残留的载流子恢复，可控硅模块立刻阻断，此时，反方向电流减少的速率极快，即di/dt很大。

所以，即便 和可控硅模块串接的线路电感L不大，它所造成的感生电动势L*di/dt也可实现工作电压峰值的数倍之上。

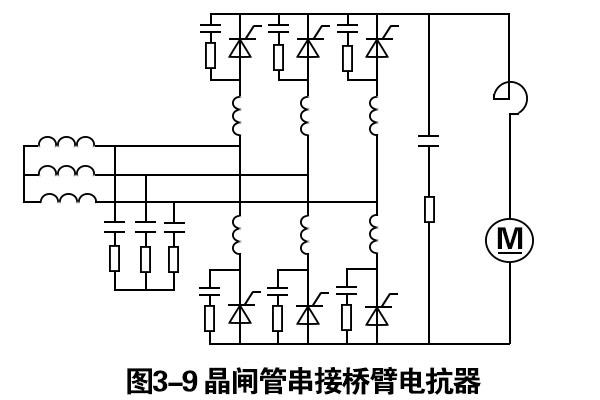

为避免元器件被断开过电压反方向击穿，较常用的抑制方法是在它的两边并接阻容吸收设备，其线路如下图3-9所显示。

上述便是CATELEC西班牙对晶闸管模块串接桥臂电抗器的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
