晶闸管-整流管联臂模块三相半控桥式整流线路

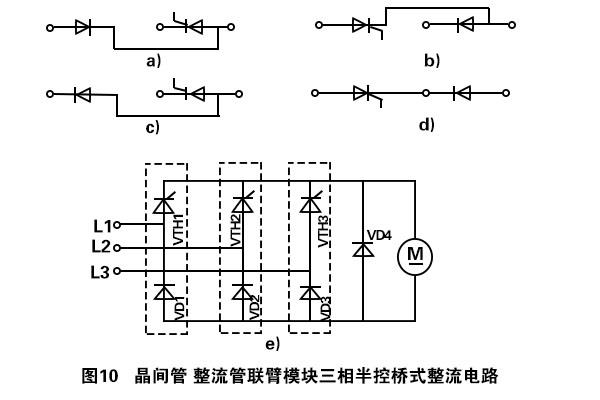

顾名思义，可控硅-整流管联臂模块，便是由1只可控硅和1只整流二极管，利用串连或并接构成模块，以适用电力线路的某种需求。普遍的联臂模块如下图10所显示；图a为整流管-可控硅串连联臂模块；图b为可控硅-整流管串连联臂模块；图C为整流管-可控硅阳极并接联臂模块；图d为可控硅-整流管阴极并接联臂模块
可控硅-整流管联臂模块的功率大、抗压高，应用领域颇广。

选用3只整流管-可控硅串连联臂模块，构成三相半控桥式整流线路。线路如下图e所显示。

在本例中，转变3只可控硅VTH1~VTH3的触发脉冲产生的早晚（又叫“移相”），就可以利用转变每周期内可控硅的导通时间，进而调整輸出的直流电压平均值，当直流电动机M的端电压转变时，转速即行转变。

本例线路普遍用作功率较大的直流电动机的无级调速（软起动中也有应用领域）。
