设计电路如何选择合适的整流桥

选用整流桥模块时，最高工作电流、最高反方向电压是首先考虑条件。如下图为单向桥式整流线路正半周

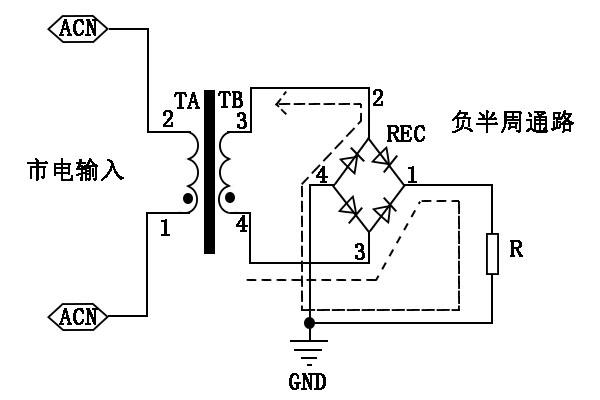

负半周通路

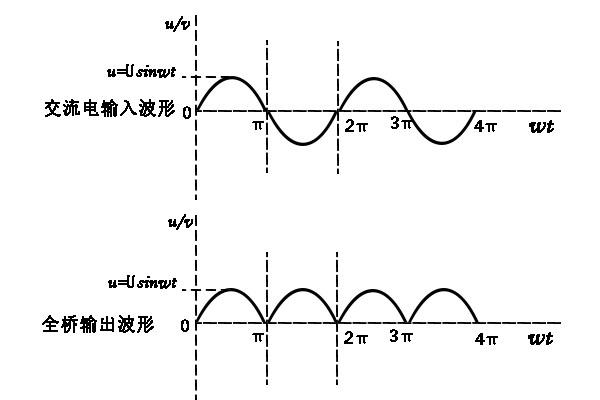

整流輸出波型与输入波型
能够得到：

流过每一个二极管的平均电流：Io=1/2I

每一个二极管承担最高反方向电压：Ur=√2Uo

因此可见整流桥模块内部的二极管承受的反方向耐压为√2U，为安全起见，通常选用超过1.5√2U的耐压，也就说每一个二极管反方向耐压最少要等于1.5√2U。比如要设计宽电压输入165V-240V，输出电压为24V、电流为2A的电源，如此二极管反方向耐压应超过1.5√2U，也就是509V，能够 选用耐压值为600V的二极管，流过每一个二极管的平均电流为1A，所以可选用2A的二极管，这类通常适用于普通串接型的电源。
