晶闸管模块的工作原理讲述

晶闸管(Thyristor)是晶体闸流管的通称，又被称作可控硅整流器，以前被通称为可控硅模块;1957年美国通用电气公司开发出世界上第一款晶闸管产品，并于1958年将其商业化;晶闸管是PNPN四层半导体构造，它有3个极：阳极，阴极和控制极;晶闸管具备硅整流器件的特点，能在高电压、大电流情况下运行，且其运行过程可控制、被广泛运用于可控整流、交流调压、无触点电子开关、逆变及变频等电子线路中。

工作原理

晶闸管在运行过程中，它的阳极(A)和阴极(K)与电源和负载连接，组成晶闸管的主线路，晶闸管的门极G和阴极K与控制晶闸管的设备连接，组成晶闸管的控制线路。晶闸管为半控型电力电子元器件，它的运行状况如下

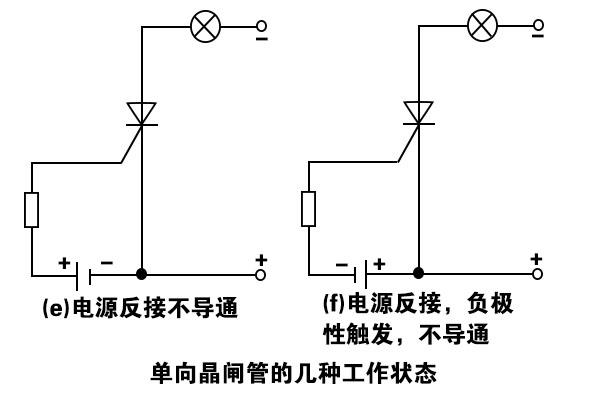

1.晶闸管承担反方向阳极电压时，无论门极承担哪种电压，晶闸管都处在反方向阻断状况。

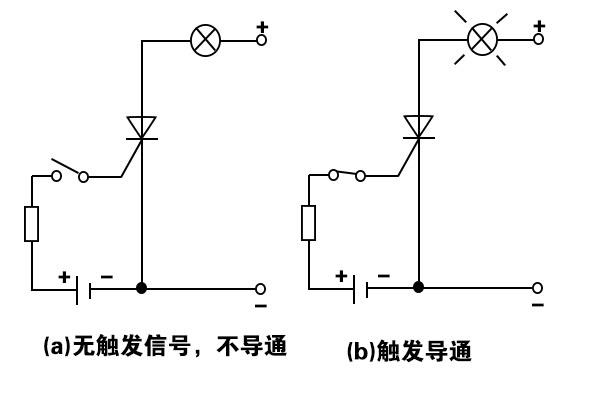

2.晶闸管承担正方向阳极电压时，仅在门极承担正方向电压的状况下晶闸管才导通。此时晶闸管处在正向导通状况，这就是晶闸管的闸流特点，即可控特点。

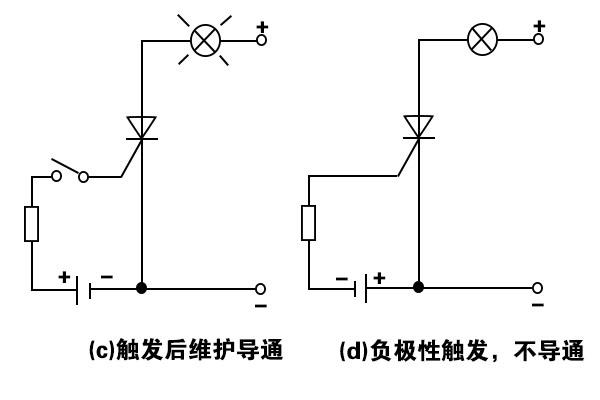

3.晶闸管在导通状况下，只需有一定的正方向阳极电压，无论门极电压怎样，晶闸管维持导通，即晶闸管导通后，门极失去功能。门极只起触发功能。

4.晶闸管在导通状况下，当主回路电压(或电流)减少到贴近于零时，晶闸管断开。
