变容二极管模块的检测办法

检测变容二极管模块的专用仪器有：C-V特性仪、扫频仪、射频电桥先等。这类仪器价格比较贵且很难搞到。在业余条件下，也能够用数字万用表来辨别变容二极管模块的质量。检测内容共包含3项：①用指针式数字万用表的R×1k档检查PN结的单向导电性：（1）借助线性电容表检测室温下的结电容量(Cj)；（2）观测结电容量随反方向偏压(VR)变化的规律（Ci）；（3）观测结电容量随反方向偏压（VR）变化规律。下边利用1个实例论述检测方法。
被测变容二极管模块为FV1043型，它选择玻璃封装，外型见图3(a)。玻壳两边涂有色环，一边是黄色环，另一边为红色环。现给2个管脚分别编上序号（1）、（2）。

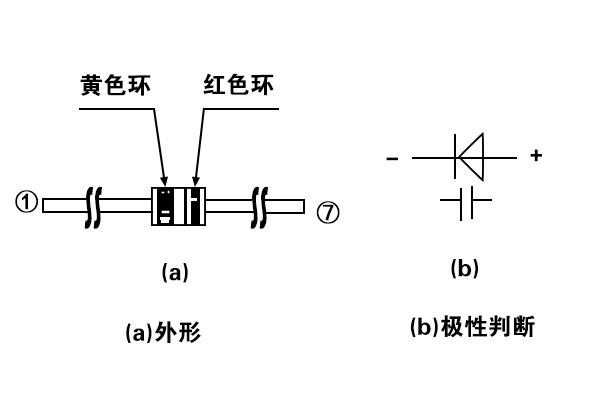

图3变容二极管模块FV1043的外型及极性辨别

选择500型数字万用表的R×1k档。第一步将红电笔接①脚，黑电笔接②脚，测得电阻值为6.5kΩ，并 记下表针倒数偏转格数n′≈19.7格。之后互换管脚位置后再次检测，电阻值变为无穷大。就此判别第一次为正方向接法，正方向电阻为6.5kΩ，正向导通电压VF=0.03V/格×9.7格=0.59V。第二次则应属反方向接法。该管子具备单向导电性（参照图3(b)），且挨近红色环的管脚为正极。欲检测变容二极管模块的结电容，可选择100pF量程的线性电容表。
