整流桥模块的测量法

在开关电源或工业设备中整流桥是一个特别关键的元器件，它承受着把交流电转化成直流电的任务，他是将4个~6个整流二极管集成后封裝在一块，如此有助于设计、安装、维修、散热等作用。

检测整流桥就要将4~6个整流二极管各自逐个进行检测

检测二极管就要将数字万用表拨到相应的二极管档位

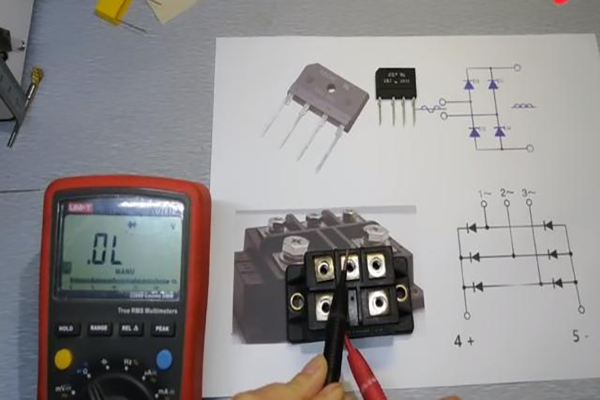

用数字万用表测量整流桥

从三相和单相整流桥所相应的线路图能够 看见它的内部其实是由2个二极管串连之后首位并接而成，如此一来我们依靠整流桥所相应的线路图来逐个检测就十分简单了，由于二极管有单向导电性，也就是正通反不通为正常，反之受损。

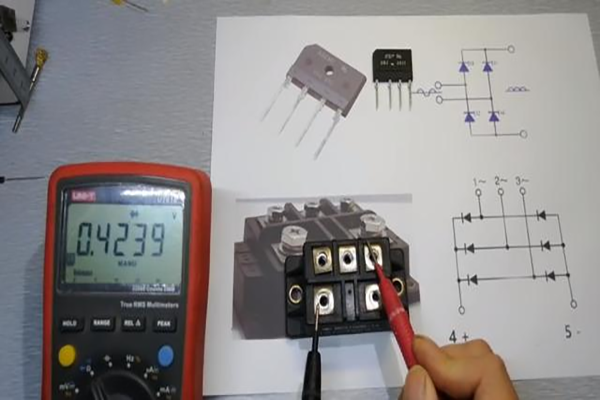

正方向导电

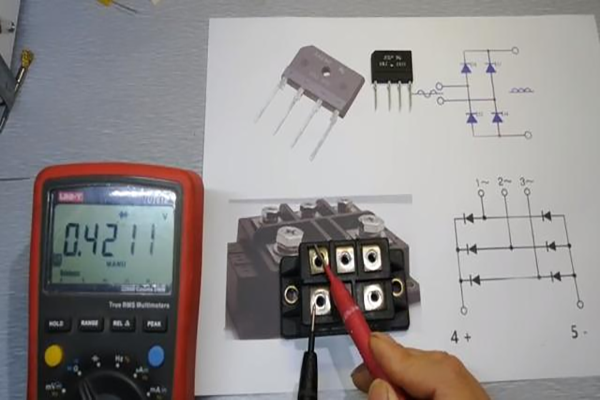

正方向导电

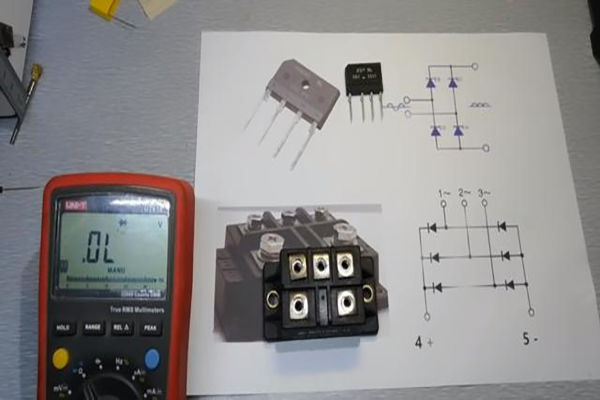

反方向截止

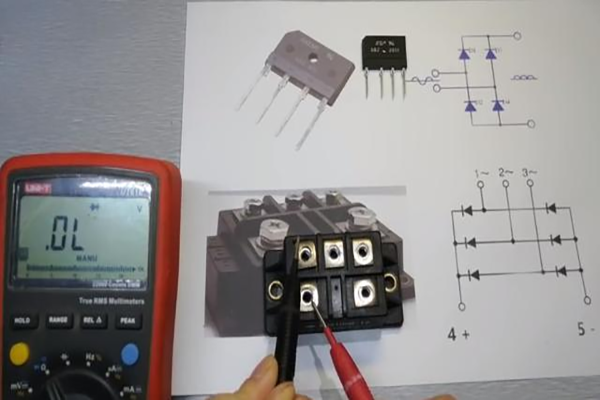

反方向截止

也就是检测单相整流桥要各自检测内部4个单独二极管，每一个二极管要一正一反检测2次，4个二极管要检测8次；三相整流要多检测2个整流二极管，就要比四角的整流桥多检测4次。

上述便是CATELEC西班牙对整流桥模块的测量法的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
