桥堆整流是什么

桥堆是1种电子元器件，内部由数个二极管构成。主要作用是整流，调整电流的方向。用桥堆整流是比较好的，首先是很方便，而且它内部的4个管子一般是挑选配对的，因此 其性能较接近，再有便是大功率的整流时，桥堆上都能够 装散热块，使运行时性能更平稳，当然用到场所不同也需要挑选不同的桥堆，不可只看耐压是否够，如高频特性等。
桥堆的结构

是由4只整流硅芯片作桥式连接，外部选用绝缘朔料封装而成，大功率整流桥模块在绝缘层外加入锌金属壳包封，提高散热性能。

桥堆的工作原理

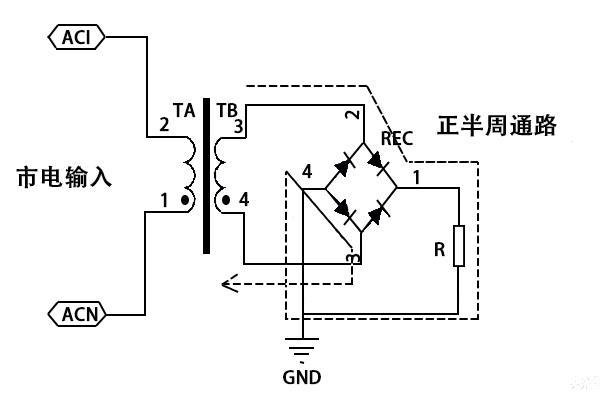

桥堆做为1种功率元器件，极其普遍。使用于各类电源设备。其内部主要是由4个二极管构成的桥路来完成把輸入的交流电压转换为輸出的直流电压。

在桥堆的每一个运行周期内，同一时间段仅有2个二极管完成运行，利用二极管的单向导通功能，把交流电转变成单向的直流电脉动电压。对一般常见的小功率桥堆完成解剖会看到，该全波桥堆选用塑料封装构造（大部分的小功率桥堆全是选用该封装形式）。桥内的4个主要发热元器件--二极管被分为2组各自摆放在直流电輸出的引脚铜板上。在直流电輸出引脚铜板间有2块连接铜板，它们各自与輸入引脚（交流电輸入导线）连接，生成我们在外型上见到的有4个对外连接引脚的全波桥堆。因为该系列桥堆全是选用塑料封装构造，在上述的二极管、引脚铜板、连接铜板及其连接导线的四周充满了做为绝缘、导热的骨架填充物质--环氧树脂。但是，环氧树脂的导热系数是非常低的（一般为0.35℃W/m，最高为2.5℃W/m），所以桥堆的结--壳热阻一般都非常大（一般为1.0~10℃/W）。

【相关阅读】

何为整流桥模块

整流桥模块用途
