整流桥模块用途

整流桥模块命名规则

通常整流桥模块命名中有3个数字，第1个数字代表额定电流，A;后2个数字代表额定电压（数字*100），V.如：KBL410即4A，1000V。RS507即5A，1000V。（1234567各自表达电压档的50V，100V，200V，400V，600V，800V，1000V）使用的国产全桥有佑风YF系列，进口全桥有ST、IR等。

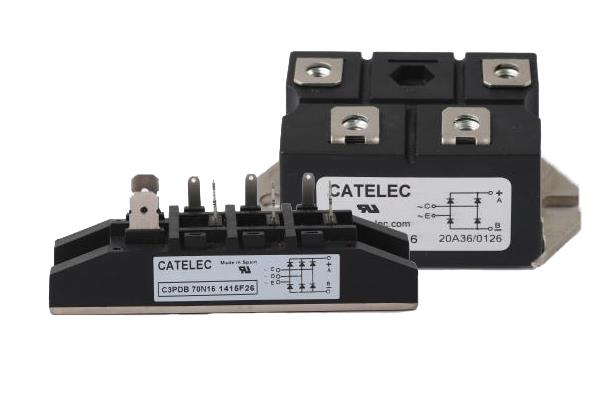

整流桥模块有多种方式 可以用整流二极管将交流电转换为直流电，包含半波整流、全波整流和桥式整流等。整流桥模块，便是将桥式整流的4个二极管封装在一起，只引出4个引脚。4个引脚中，2个直流輸出端标有+或－，2个交流輸入端有～标记。

整流桥模块用途

整流桥模块当做1种功率元件，十分普遍。使用于各类电源设备。

凡要电压完成整流的领域能够用到整流桥堆：

1、电镀电解要直流电，因此 要把交流电整流为直流电。

2、直流电机也要把交流电整流为直流电。

3、高压直流电静电要把交流电整流为直流电。

4、变频电机的逆变电源是直流电也要把交流电整流为直流电。

5、蓄电池充电也要把交流电整流为直流电。

【相关阅读】

ASEMI整流桥四脚接法方法和故障检测法

何为整流桥模块

上述便是CATELEC西班牙对整流桥模块用途的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
