整流二极管模块

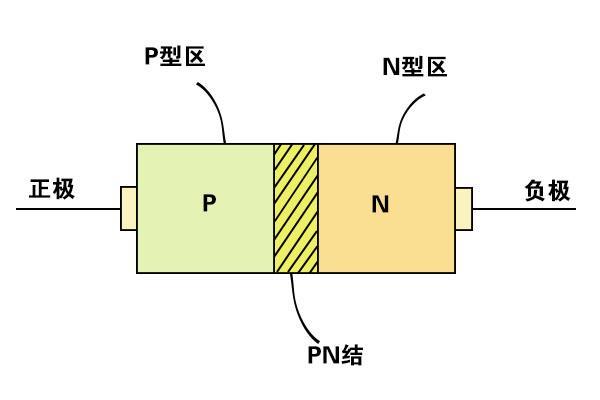

整流二极管（recTIfierdiode）1种用在将交流电转换为直流电的半导体元器件。二极管最重要的特性便是单方向导电性。在线路中，电流只有从二极管的正极流入，负极流出。通常它含有1个PN结，有正极和负极2个端子。其构造如下图所示。P区的载流子是空穴，N区的载流子是电子，在P区和N区间生成一定的位垒。

另加电压使P区相对N区为正的电压时，位垒降低，位垒两边周围形成储存载流子，能利用大电流，具备低的电压降（典型值为0.7V），称作正向导通状态。若加相反的电压，使位垒增加，可经受高的反方向电压，流过不大的反方向电流（称反方向漏电流），称作反方向阻断状态。整流二极管具备明显的单向导电性。整流二极管可用半导体锗或硅等材料制作。硅整流二极管的击穿电压高，反方向漏电流小，高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制作（掺杂较多时容易反方向击穿）。这类元器件的结面积较大，能利用较大电流（可达上千安），但工作频率不高，通常在几十千赫之下。整流二极管基本用在各类低频半波整流线路，如需实现全波整流需连成整流桥使用。

整流二极管受损后，可以用同型号的整流二极管或参数一致其余型号规格整流二极管替代。

通常，高耐压值（反方向电压）的整流二极管可以替代低耐压值的整流二极管，而低耐压值的整流二极管不可替代高耐压值的整流二极管。整流电流值高的二极管可以替代整流电流值低的二极管，而整流电流值低的二极管则不可替代整流电流值高的二极管。

常见整流二极管型号规格

整流二极管是1种可以将交流电能转换为直流电能的半导体元器件，整流二极管具备明显的单向导电性，是1种大面积的功率器件，结电容大，工作频率较低，通常在几十千赫兹，反方向电压从25V到3000V.

硅整流二极管的击穿电压高，反方向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制作，这类元器件结面积大，能利用较大电流（通常可以实现数千安），但工作频率不高，通常在几十千赫兹之下，整流二极管基本用在各类低频整流线路。

整流二极管的使用

整流二极管通常为平面型硅二极管，用在各类电源整流线路中。使用整流二极管时，基本应考虑其最大整流电流、最大反方向工作电流、截止频率及反向恢复时间等参数。

上述便是CATELEC西班牙对整流二极管的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
