双向晶闸管模块基本原理

1、概述

双向晶闸管是一种三端双向晶闸管模块控制开关，具备单向导电性，是一种较理想的交流控制开关元器件，它以普通级晶闸管模块(SCR)为基础，仅需1个触发器就可取代2只反极性并联的晶闸管模块。
2、结构

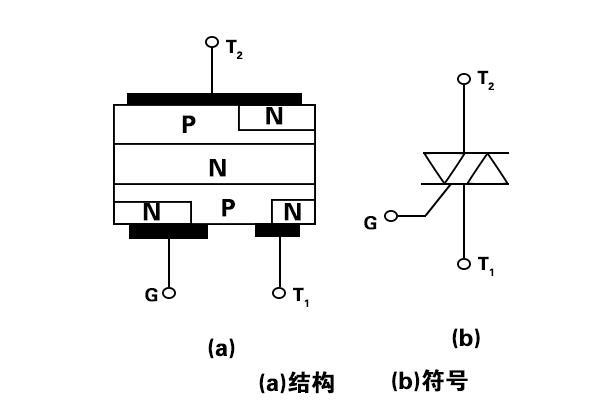

双向晶闸管模块为三端元器件如下图所示，三端分别为T1、T2和G，当中T1(第2端子)和T2(第1端子)通称为主端子，G为控制极。当控制极G和第1端子T2相对于第2端子T1的电压均为正值时，T2做为阳极，而T1为阴极;相反，当控制极G和第1端子T2相对于第2端子T1的电压均为负值时，T1做为阳极，而T2为阴极。

双向晶闸管模块只需控制极有信号加入，不论于正向或反向电压时，T1、T2均可导通，相反，若控制极处无触发信号时，T1、T2间处在截断模式。

3、原理

当阳极加正向电压时，BG1和BG2管处在放大模式，这时由双向晶闸管模块的控制极G端导入正向触发信号，便促使BG2管有基极电流量ib2通过，管是BG2管的放大后，其集电极电流量为ic2=β2ib2。而ic2沿电路流至BG1的基极，故有ib1=ic2，电流量又经BG1管的放大功能后，取得BG1的集电极电流量为ic1=β1ib1=β1β2ib2。此电流量又流回BG2的基极，使BG2的基极电流量ib2增大，从而生成正向反馈使电流量剧增，促使晶闸管模块饱和并导通。因为电路中生成正反馈，所以晶闸管模块导通后不能关断，即便控制极G端的电流量消失，晶闸管模块仍能维系这种导通的模式。

晶闸管模块仅有导通、关断2种模式，具备控制开关特性，不过这种控制开关特性的完成需要一定的前提条件。当阳极电位一直高过阴极电位，同时控制极G端需要充足的正向电压和电流量时，可完成晶闸管模块从关断模式转换为导通模式;当阳极电位始终高过阴极电位，同时阳极电流量大于维系电流量时，可保持晶闸管模块的导通模式;当阳极电位低于阴极电位，或阳极电流量小于维系电流量时，均可完成由晶闸管模块的导通模式转换至关断模式。

上述便是CATELEC西班牙对双向晶闸管模块基本原理介绍，CATELEC西班牙提供整流桥、晶闸管模块、二极管模块等半导体模块，绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
