双向晶闸管构造原理及运用

双向晶闸管是在普通晶闸管的根本上发展而成的，它不但能替代2只反极性并联的晶闸管，且仅需1个触发线路，是当前较为良好的交流开关元件。

1、基本构造原理

尽管从形式上可将双向晶闸管当做2只普通晶闸管的组合，但其实它是由7只晶体管和多个电阻组成的功率集成元件。

小功率双向晶闸管通常选用塑料封装，有的还带散热板，外型如图l所示。大功率双向晶闸管大多选用RD91型封装。双向晶闸管的主要参数见附表。

2、常见的使用领域

双向晶闸管普遍用作工业、交通、电器产品等区域，完成交流调压、电机调速、交流开关、灯具自动开启与关闭、温度控制、台灯变光、舞台变光等多种作用，它还被用作固态继电器(SSR)和固态接触器线路中。

由双向晶闸管组成的接近开关电路。R为门极限流电阻，JAG为干式舌簧管。

平时JAG断开，双向晶闸管TRIAC也关断。仅当小磁铁移近时JAG吸合，使双向晶闸管导通，将负载电源连接。因为经过干簧管的电流量不大，时长仅几微秒，因此开关的使用寿命很长.

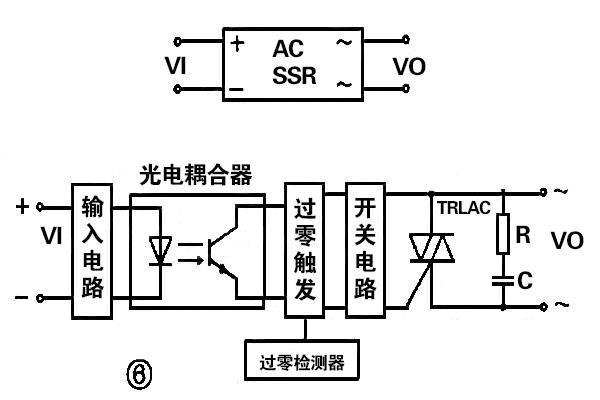

过零触发型交流固态继电器(AC-SSR)的内部线路。具体涉及输入线路、光电耦合器、过零触发线路、开关电路(涉及双向晶闸管)、保护线路(RC吸收网络)。

当加上输入信号VI(通常为高电平)、且交流负载电源电压经过零点时，双向晶闸管被触发，将负载电源连接。固态继电器具备驱动功率小、无触点开关、噪音低、抗干扰能力强，吸合、释放时间短、使用期长，能与TTL＼CMOS线路兼容，可替代传统式的电磁继电器。

双向晶闸管的构造与符号，它属于NPNPN五层元件，3个电极分别是T1、T2、G。因该元件可以双向导通，故除门极G之外的2个电极通称为主端子，常用T1、T2来表达，不再划分成阳极或阴极。

其优点是当G极和T2极相对于T1的工作电压均为正时，T2是阳极，T1是阴极。反过来说，当G极和T2极相对于T1的工作电压均为负时，T1变成阳极，T2为阴极。双向晶闸管的伏安特性见图3，因为正、反向特性曲线具备对称性，因此它可在任意1个方向导通。
