整流桥堆的内部结构

整流桥堆通常用在全波整流线路中，它又分成全桥与半桥。

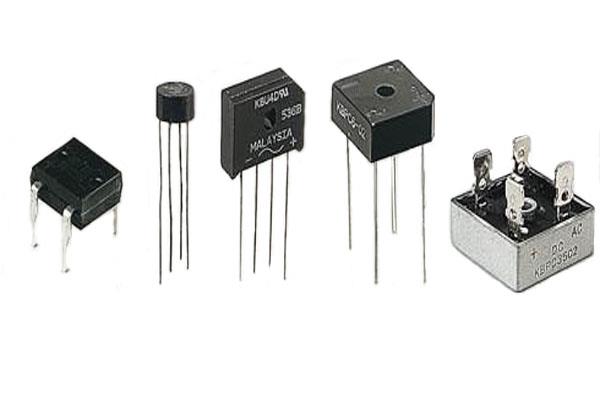

全桥是由4只整流二极管按桥式全波整流线路的形式连接并封装为一体组成的，图是其外型。

全桥的正方向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等很多规格，耐压值（最高反方向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等很多规格。

整流桥模块命名规则

通常整流桥模块命名中有3个数字，第1个数字意思额定电流，A;后2个数字意思额电压（数字*100），V

如：KBL410即4A,1000V

RS507即5A,700V

整流这1个术语，它是利用二极管的单向导通原理来实现运行的，简单的而言二极管它是正向导通和反方向截止，就是说，二极管只容许它的正极进正电和负极进负电。二极管只容许电流单向利用，因此将其接入交流线路时它能使线路中的电流只按单向流动，即所说“整流”,用两只管是半泼整流，4只是全泼整流。

上述便是西班牙CATELEC介绍整流桥堆，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块，绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
