桥式整流原理

有很多方式可以用整流二极管将交流电转变为直流电，包含半波整流、全波整流和桥式整流等。整流桥模块，便是将桥式整流的4个二极管封装在一块，只引出4个引脚。4个引脚中，两个直流输出端标有+或-,两个交流输入端有~标记

应用整流桥模块到线路中，主要考虑它的最大运行电流和最大反方向电压。
图1整流桥模块（桥式整流）原理

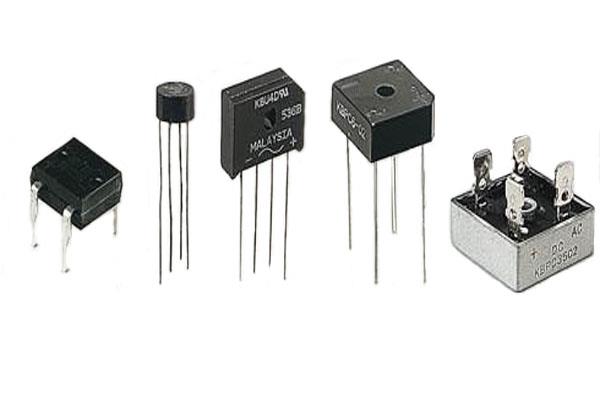

图二各类整流桥模块

（有些整流桥模块上有1个孔，是加装散热器用的）

这款电源的整流桥模块部分选用了一体式的整流桥模块，整流桥模块的功能便是可以借助二极管的单向导通的特性将电平在零点上下浮动的交流电转变为单方向的直流电，通常电源中选用的整流桥模块除了这一单颗集成式的还有选用四颗二极管实现的，它们的原理完全相同功能便是整流，把交流电转换成直流电。本质上便是把4个硅二极管连接成桥式整流线路后封装在一块用塑料包装起来，引出4个脚，当中2个脚接交流电源，用~~符号表明，2个脚是直流输出，用+-表明。特性是方便小巧。不占地方。型号规格通常直接用参数表明：50伏1安，100伏5安等。倘若你想用整流桥模块，选用的时留些余量，例如要做12伏2安培输出的整流电源，就可以选用25伏5安培的桥。

选用整流桥模块要考虑整流线路和工作电压。

上述便是西班牙CATELEC介绍桥式整流原理，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块，绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
