什么是整流桥堆？

一、什么是整流桥堆

常说的整流桥堆便是由4只二极管构成，有4个引出脚。2只二极管负极的连接点是全桥直流输出端的“正极”，2只二极管正极的连接点是全桥直流输出端的“负极”，桥堆有半桥和全桥2种，半桥又有正半桥和负半桥2种。

二、整流半桥和整流全桥

半桥由2只二极管构成，有3个引出脚。正半桥两侧的管脚是2个二极管的正极，即交流输入端；中间管脚是2个二极管的负极，即直流输出端的“正极”。负半桥两侧的管脚上2个二极管的负极，即交流输入端；中间管脚是2个二极管的正极，即直流输出端的“负极”。1个正半桥和1个负半桥就可以构成1个全桥。

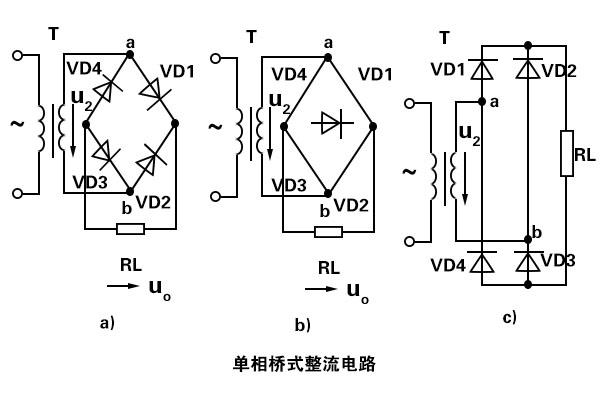

三、整流桥堆接法

四、整流桥堆基本原理

半桥是将2个二极管桥式整流的一半封在一块，用2个半桥可构成1个桥式整流线路，一个半桥也能构成变压器带中心抽头的全波整流线路。
