电力二极管模块的基础特性

1、静态特性

1）主要指的是其伏安特性

2）正方向电压大到一定值（门槛电压Uto），正方向电流才逐渐增多，处在稳定导通模式。与If对应的电力二极管模块两边的电压即是其正方向电压降Uf。

3）承担反方向电压时，唯有少子引发的微小而数值恒定的反方向漏电流。

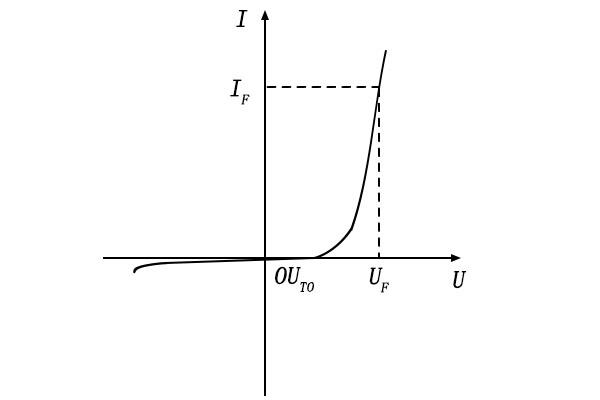

图2电力二极管模块的伏安特性

2、动态特性

由于结电容的存在，电压—电流特性是随时长变动的，这就是电力二极管模块的动态特性，而且通常特指反映通态和断态间转化过程的开关特性。

由正方向偏置转化为反方向偏置

1）电力二极管模块并不可立即断开，反而是须通过一段短暂的时长才可以重新得到反方向阻断能力，进到截止模式。

2）在断开前有过大的反方向电流出现，并伴随有显著的反方向电压过冲。

延迟时间：td=t1-t0

电流下降时间：tf=t2-t1

反向恢复时长：trr=td+tf

恢复特性的软度：tf/td，或称恢复系数，用Sr表示。

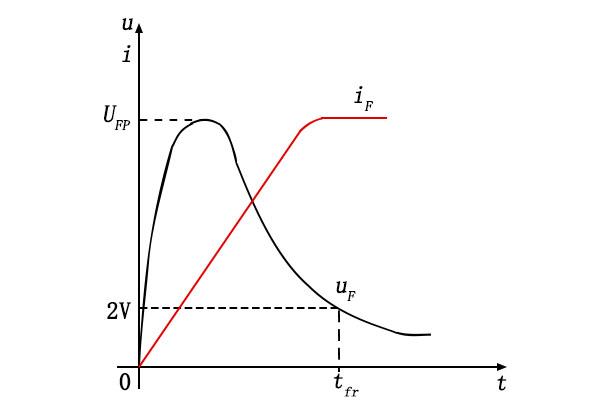

图3电力二极管模块的动态过程波型

a）正方向偏置转化为反方向偏置b）零偏置转化为正方向偏置

由零偏置转化为正方向偏置

先出现1个过冲Ufp，通过一段时间才趋向临近稳态压降的某一个值（如2V）。

正方向恢复时长Tfr

出现电压过冲的因素：电导调制效应起作用所需要的大量少子要一定的时长来存储，在到达稳态导通前管压降过大；正方向电流的上升会因为元器件自身的电感而造成过大压降。电流上升率越大，Ufp越高。
