西班牙CATELEC:普通晶闸管借用阳极电压触发电路图

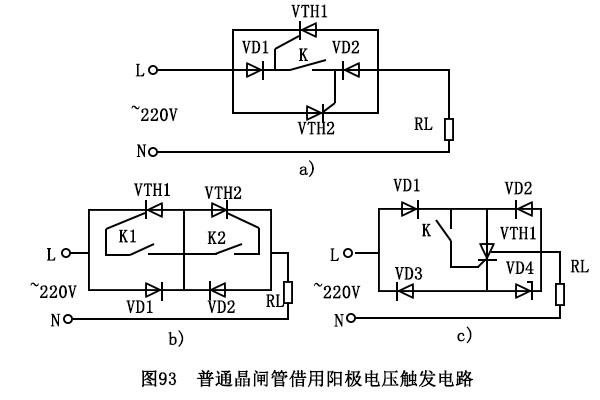

该线路与例92对比仅仅只多使用了2只二极管，如下图93a所显示。这2只二极管反向地跨接在晶闸管模块的门极与阴极间，当继电器触点K闭合时，二极管供应了晶闸管模块门极触发电流的通路，所以选择使用晶闸管模块时不会受到触发电流大小、开关时间的限制。

另外，因为门极电流是由二极管供应的，而二极管的正方向压降非常小，在很低的电源电压下晶闸管模块就能被触发，并不会出现交流开关开通不足的状况。

另外二极管也是反方向并接于门极与阴极间，所以门极承担的方向电压非常小，进而规避受到反方向击穿。

又因为二极管只经过门极电流，而晶闸管模块触发导通后并不会再有多少门极电流经过二极管，例如250A的晶闸管模块，其门极触发电流通常低于200mA,二极管承担的反方向电压即门极的正方向压降通常不超过3.5V,所以二极管先用的条件可以放松许多（如使用2CP11就能）。这种开关，也能够使用图93b、c所显示线路。
