西班牙CATELEC:双向晶闸管电接点温控电路图

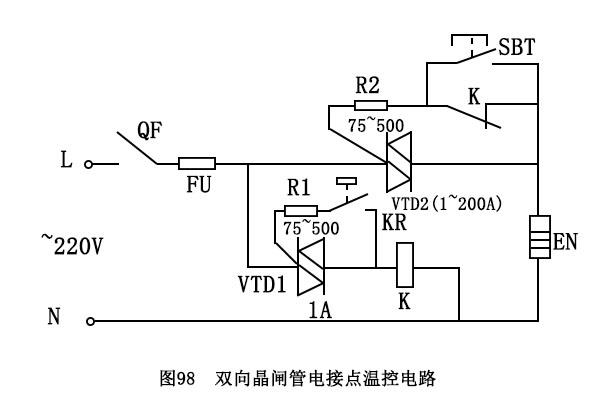

图98是双向晶闸管模块交流开关使用于电阻性负载的典型线路。

下图，KR为WXC型水银电接点温度计的触点，可实现300℃之下，精确度达±0.5~±2℃的恒温控制，可用作各类恒温箱、电热炉、烘箱、恒温设施等。

将水银电接点温度计调整至所要的温度，当运行温度小于整定温度时，双向晶闸管模块VTD1阻断，继电器K失电，其常闭触点K接触VTD2的门极，发热器EH通电加热。当运行温度高过整定温度时，KR闭合，VTD1触发导通，继电器K获电动作，常闭触点K断开，VTD2阻断，EH断电停止工作。SBT为试验按钮。OF为断路器（又称自动空气开关）。
上述便是西班牙CATELEC对双向晶闸管电接点温控电路图的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
