混频二极管模块的电特性

（１）正方向特性

表1提供的混频二极管模块的电性能，共17个型号，主要用在UHFTV调谐混频器、CATV平衡混频器和调谐混频器，外观DO-35个玻壳封装，尺寸为4.2mm×2.0mm，引出线为2个引脚；DO-34为玻壳封装，尺寸为2.4mm×2.0mm，2个引脚；UMD为微型玻壳封装，尺寸为2.6mm×1.6mm，2个引脚；LLD为无引线玻壳封装，尺寸为3.5mm×1.35mm；MPAK（EIAJSC-59）为片状化封装，尺寸为2.8mm×1.5mm×1.1mm，引出线为3个引脚；SRP为片状化封装，尺寸为2.6mm×1.6mm×1.1mm，引出线为2个引脚。

HSM88S/SR和HSM88AS/ASR全是由2个串接的混频二极管模块构成，HSM88S与HSM88SR的差异仅是在引出线的正负端不太一样，HSM88AS与HSM88ASR的差异也是这样。HSM88WA/WK由2个并联的混频二极管模块构成，WA与WK的差异仅是在引出线的正负端有有不同。

从表1中得知，国外混频二极管模块在外观上面有两大发展趋势，一个是尺寸越发小，如玻壳封装从DO-35到DO-34再到UMD，二是从轴向有引线向片状化方向发展，从DO-35到LLD/MPAK/SRP。

为了能叙述省事，这边仅以1SS86/1SS87为例子阐述。它们的正方向特性如下图1所显示，当正方向电流IF为1mA时，1SS86的正方向压降VF≤0.2V，1SS87的VF≤0.45V；当IF为10mA时，1SS86的VF=0.4V，1SS87的VF=0.6V。

此外，从表1中得知，国外混频二极管模块的正方向特性越来越好，具体表现在正方向特性的一致性更好，有类拟变容管的配对特性，如果在IF=10mA下，1SS165的VF=520mV～600mV±5mV；HSM88S/SR与HSM88AS/ASR的VF分别为520mV～600mV±10mV和500mV～580mV±10mV，表明VF的偏差仅有5mV～10mV。

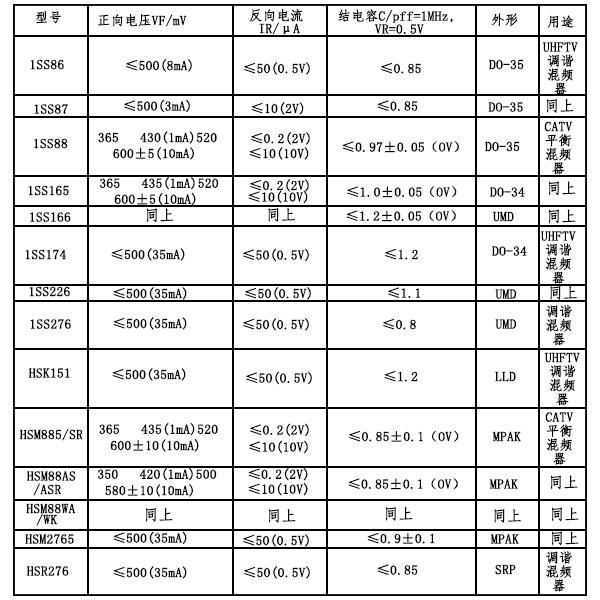

表1　传承的混频二极管模块

图1　1SS86/1SS87的正方向特性
图2　1SS86/1SS87的反方向特性
图3　1SS86/1SS87的结电容与反方向电压的相互关系

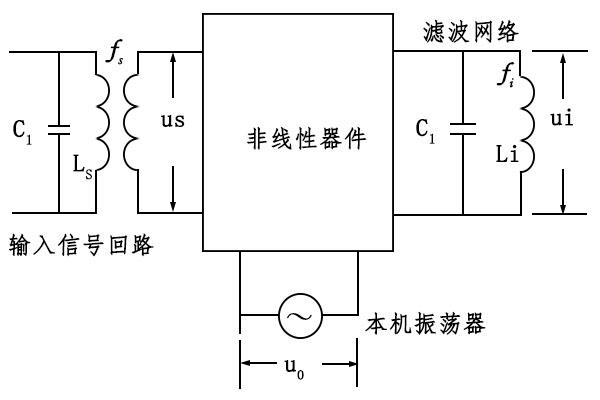

图4　混频器的构成部分

（2）反方向特性

它们的反方向特性由图2所显示。混频二极管模块的反方向漏电流较小，如果在VR=2V下，1SS86的IR为20μA，1SS87的IR为1μA；在VR=4V下，1SS86的IR为70μA，1SS87的IR为4μA，表明1SS87的反方向特性比1SS86好。混频器需要混频二极管模块的反方向漏电流小，如此，混频器的噪声系数也小。
