西班牙CATELEC:晶闸管中频逆变电路的选择

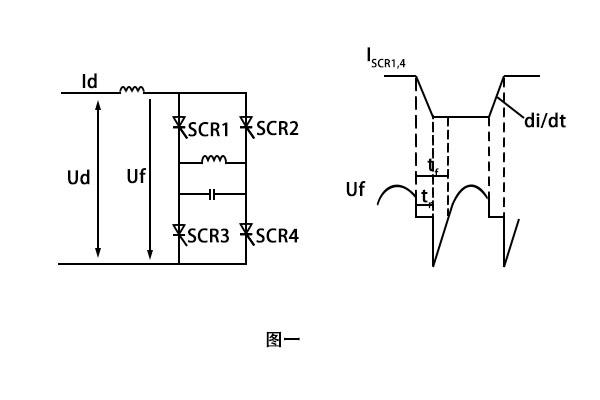

通常400HZ以上的运行条件下，应考量使用KK元器件；频率在4KHz以上时，可考量使用KA元器件。这边主要介绍一下并接逆变线路中元器件的选用(见图一)。

(1)元器件正方向和反方向峰值电压VDRM、VRRM元器件正方向和反方向峰值电压应选其实际承担最大正、反方向峰值电压的1.5-2倍。

假定逆变器直流输入电压为Ud，功率因数为cosψ则：

VDRM/RRM=(1.5-2)πUd/(2cosψ)

(2)元器件的额定通态电流IT(AV)由于元器件在较高频率下运行时，其开关损耗特别显著，元器件的额定通态电流应按实际经过其有效值I的2-3倍来考量，即

IT(AV)=(2-3)I/1.57

假定逆变器直流输入电流为Id，则所选择元器件IT(AV)为

IT(AV)=(2-3)×Id/(1.57)(

3)关断时间tq并接逆变线路中，KK元器件的关断时间选用要按照触发引前时间tf和换流时间tr来确定。通常取：

tq=(tf-tr)×(当功率因数为0.8时tf约为周期的十分之一，tr按元器件di/dt小于或等于100A/μS来确定)在频率较高时，可借助减少换流时间tr，并适度牺牲功率因数提升tf的办法来选用具备适合tq值的元器件。

以上简略讲解了整流和逆变作业情况下元器件的选择。在很多情况下，除开元器件的额定电压、电流外，还需要依据具体条件选择元器件的门极参数、通态压降和断态电压临界上升率dv/dt和通态电流临界上升率di/dt。

上述便是西班牙CATELEC对晶闸管中频逆变电路的选择的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
