桥式整流模块简介

桥式整流模块是由4只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率桥式整流模块在绝缘层外增添锌金属壳包封，增加散热。

桥式整流模块的原理

桥式整流模块种类多：有扁形、圆形、方形、板凳形（分直插与贴片）等，有GPP与O/J构造之分。最大的整流电流从0.5A到100A，最大反方向峰值电压从50V到1600V。

半桥是将2个二极管桥式整流的一半封在一块，用2个半桥可组成1个桥式整流电路，一个半桥也能够组成变压器带中心抽头的全波整流线路。

挑选整流桥要考虑整流线路和工作电压。

整流桥堆通常用在全波整流线路中，它又可分为全桥与半桥。

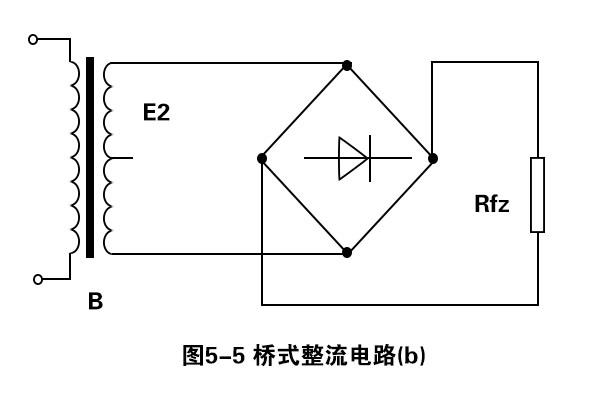

全桥是由4只整流二极管按桥式全波整流线路的形式连接并封装为一体组成的，图是其外型。

全桥的正方向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等各种规格，耐压值（最大反方向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等各种规格。

桥式整流模块的功能

桥式整流模块用在交流发电机电源系统中，其功能一个是将交流发电机形成的交流电变成直流电，以达到向用电设施供应电和向蓄电池充电;二是限制蓄电池电流倒流回发电机组，保障发电机组不被逆电流烧毁。硅二极管具备单方向导电的特性，即在硅二极管两边添加相应的电压（电源正极接二极管正极，电源负极接二极管的负极）时，二极管就导通，有电流经过，相反，二极管不导通，无电流经过。如此，电流只有从1个方向经过。人们借助二极管的这一特性，做成整流器。当给整流器添加交流电压时，只准许交流电的正半周经过，而负半周不通过，所以在整流器的负端便输出脉动直流电。
