西班牙CATELEC:晶闸管模块构成的舞台灯光调节器线路

晶闸管模块经常使用于工业生产上的大电流控制场所，如电机调速、无触点开关、焊接、加热、调压、稳压、逆变电源等处。

下边讲述舞台灯光线路，可变柔和的灯光，增多了节目表演的广告效应。

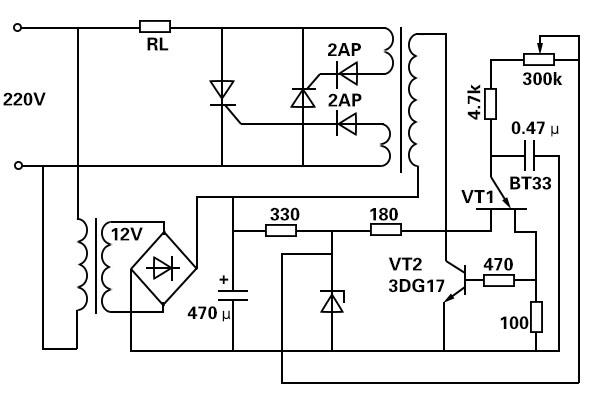

如下图所示，是一个舞台灯光调节器线路。晶闸管模块内的2只单向晶闸管模块接为反方向并接方式，等效成1只双向晶闸管模块。

VT1、VT2构成脉冲触发线路，调接图上的300kn电位器，可转变触发晶闸管模块的导通角，进而转变了灯光的亮度。
上述便是西班牙CATELEC对晶闸管模块构成的舞台灯光调节器线路的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
