西班牙CATELEC:四端晶闸管模块的检测

1．辨别各电极四端晶闸管模块多选用金属壳封装，图8-25是其管脚排列底视图。从管键（管壳上的凸起处）开始看，顺时针方向依次为阴极K，阴极门极GK、阳极门极GA、阳极A。

2．辨别其优劣用数字万用表R×1k档，各自检测四端双向晶闸管各电极间的正、反电阻值。正常时，阳极A与阳极门极GA间的正方向电阻值（黑电笔接A极）为无穷大，反方向电阻值为4~12kΩ；阳极门极GA与阴极门极GK间的正方向电阻值（黑电笔接GA）为无穷大，反方向电阻值为2~10kΩ；阴极K与阴极控制极GK间的正方向电阻值（黑电笔接K）为无穷大，反方向电阻值为4~12kΩ。

若测出某两极间的正、反方向电阻值均较小或均为无穷大，则表明该双向晶闸管内部出现短路或断路。

3．触发水平检测用数字万用表R×1k档，黑电笔接随意极A，红电笔接阴极K，这时电阻值为无穷大。若将K极与阳极门极GA瞬时出现短路、给GA极添加负触发脉冲电压时，A、K极间电阻值由无穷大快速变成低阻值，则表明该双向晶闸管GA极的触发水平优良。

断开黑电笔后，再将其与阳极A连接好，红电笔仍接阴极K，数字万用表表明阻值为无穷大。若将A极与GK极瞬时出现短路，给GK极添加正方向触发电压时，双向晶闸管A、K极间的电阻值由无穷大变成低阻值，则可认定该双向晶闸管GK极的触发水平优良。

若将K、GA极或A、GA极出现短路时，A、K极间的电阻值极仍为无穷大，则表明该双向晶闸管内部断路毁坏或性能欠佳。

4．关断性能检测在四端双向晶闸管被触发导通模式时，若将阳极A与阳极门极GA或阴极K与阴极门极GK瞬时出现短路，A、K极间的电阻值由低阻值变成无穷大，则表明被测双向晶闸管的关断性能优良。

5．反向导通性能检测各自将双向晶闸管的阳极A与阳极门极GA、阴极K与阴极门极短接后，用数字万用表R×1k档、黑电笔接A极，红电笔接K极，正常时阻值应该是无穷大；再将两电笔调换检测，K、A极间正常电阻值应该是低阻值（数千欧姆）。

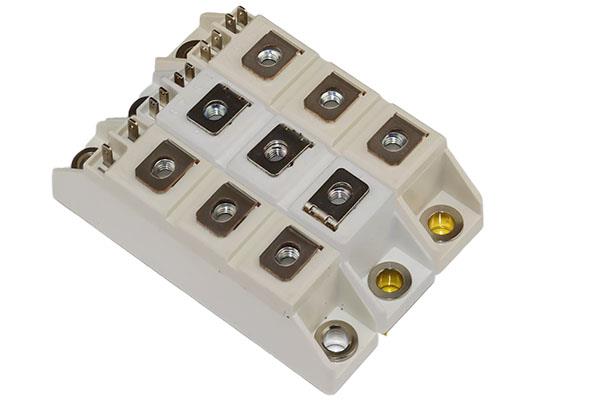

上述便是西班牙CATELEC对四端晶闸管模块的检测的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
