桥式整流器工作原理及功能

桥式整流器外型种类多：有扁型、圆型、方型、板凳形（分直插与贴片）等，有GPP与O/J构造之分。最大的整流电流从0.5A到100A，最高反方向峰值电压从50V到1600V。

半桥是将2个二极管桥式整流的一半封在一块，用2个半桥可组成1个桥式整流线路，一个半桥也能够组成变压器带中心抽头的全波整流线路。

选取整流桥要考虑整流线路和运行电压。

整流桥堆通常用在全波整流线路中，它又分成全桥与半桥。

全桥是由4只整流二极管按桥式全波整流线路的形式连接并封装为一体组成的。

全桥的正方向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等各种规格型号，耐压值（最高反方向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等各种规格型号。

桥式整流的功能

1、将交流发电机出现的交流电变成直流电，以完成向用电设施配电和向蓄电池充电；

2、限制蓄电池电流逆流回发电机，保障发电机不被逆电流烧毁。

桥式整流的运用

桥式整流线路战胜了全波整流线路需求变压器次级有中心抽头和二极管承担反压大的缺陷，但多使用了2只二极管。在半导体元器件发展快，生产成本较低的如今，此缺陷并不突出，因此桥式整流线路在实际中运用比较普遍。

要特别提出的是，二极管做为整流元件，要按照不一样的整流形式和负载大小加以选择。如选取不对，则或是无法安全工作，甚至烧了管子;或是大材小用，造成浪费。

桥式整流线路工作原理图解

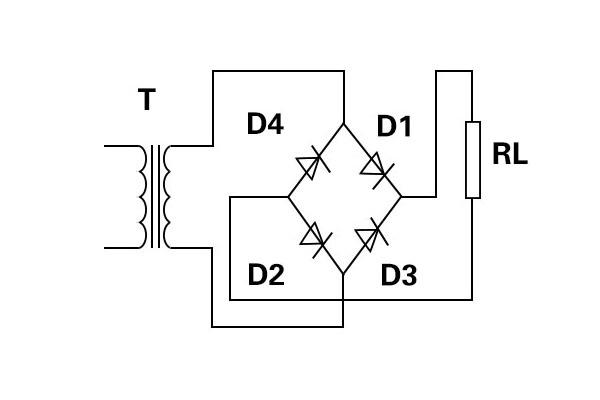

图1

桥式整流线路，也可认为它是全波整流线路的1种，变压器绕组按图1方式接4只二极管。D1～D4为4只相同的整流二极管，连接成电桥形式，所以叫做桥式整流线路。借助二极管的导引功能，使在负半周时也可以把次级输出的引向负载。具体的接线法如图所示，从图上能够看到，在正半周时由D1、D2导引电流由上而下经过RL，负半周时由D3、D4导引电流也是由上而下经过RL，进而完成了全波整流。在这类构造中，若输出的相同的直流电压，变压器次级绕组与全波整流对比则只需要一半绕组便可，但若要输出的相同大小的电流，则绕组的线径要相应加粗。至于脉动，和前面讲的全波整流线路完全相同。

因为整流线路的输出电压都带有比较大的脉动成份。为了能尽可能压低脉动成份，而另一方面还需要尽可能保存直流成份，使输出电压贴近理想的直流，这样的措施便是滤波。滤波通常是借助电容或电感的能量存储功能来实现的。

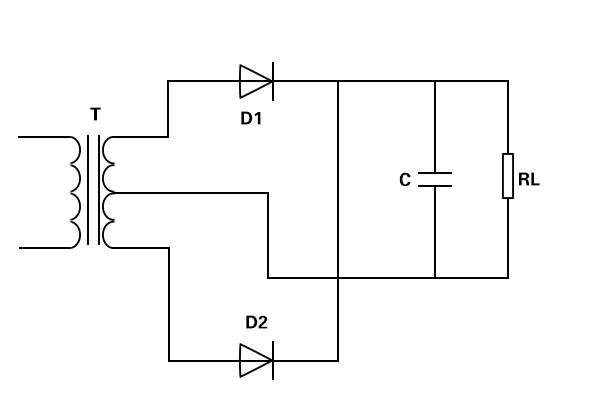

在本实验线路中选用的是电容滤波，即在负载电阻RL上并接1个滤波电容C，线路如下图2，滤波后的波型如下图。

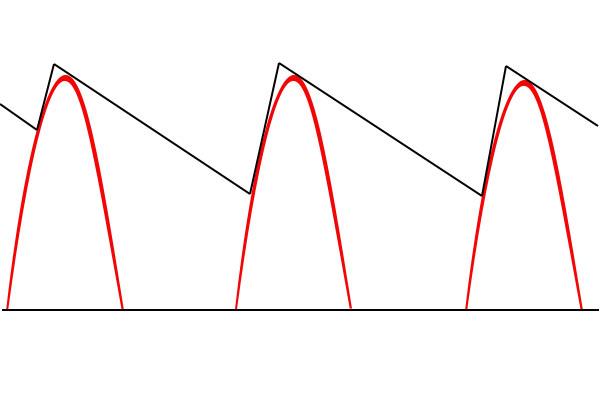

全波整流滤波波型
图2半波整流滤波波型
