西班牙CATELEC:两种晶闸管模块的触发线路特性和不足

从同步信息的采集上，有两种晶闸管模块触发线路。一种为从电网电压获得同步信息，一种为从晶闸管模块两端获得同步信息。

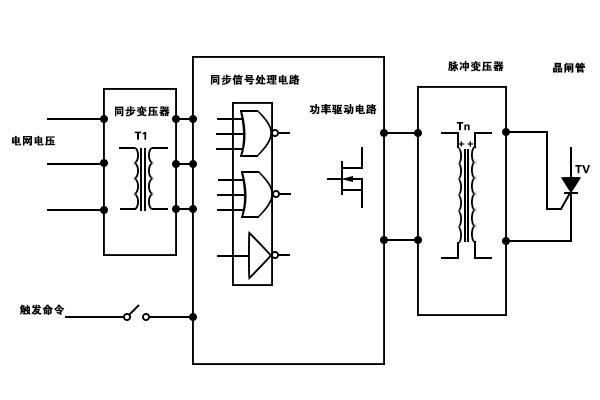

从电网电压获得同步信息的线路框图如下图二：

线路中包含同步变压器、同步信号处理线路和功率驱动线路、脉冲变压器隔离线路等。当获得触发指令后，在投切点形成触发脉冲列，通过脉冲变压器的隔离,推进晶闸管模块。同步信号处理线路有滤波处理作用，可以是CMOS等的电子线路构成，也可以是单片机、GAL线路等。线路中包含相序错判断作用。

从电网电压获得同步信号的特点为在主线路没有送电时，给触发指令，可以测定晶闸管模块的触发脉冲幅度和相位，在主线路得电后，给触发指令，可以放心,TSC为正确的投入运行。对TSC线路中的2只晶闸管模块+1只二极管的“2+1”线路、2只晶闸管模块+2只二极管的“2+2”线路、3只晶闸管模块+3只二极管的“3+3”线路,电容器有二极管预充电,电容器上始终存有直流电压,晶闸管模块的交直流电压不会改变,电网电压获得同步信号触发适合。缺陷为线路繁杂，对400V小容量的TSC线路造价高。倘若TSC全部使用晶闸管模块不用二极管，基于晶闸管模块两边的电压伴随着电容器放电电压的降低逐渐小，表明触发点在变动，上述线路不会跟着变化触发点，因此不适合了。
图二:电网电压获得同步信号的触发线路

从晶闸管模块两边获得过零信号较困难,过零触发需要电压高时断开，电压最低值低时导通触发。几乎找不到哪种元件是这些特性.如稳压管,电压低断开，电压高维系电压不会改变.不符合要求。

现阶段，从晶闸管模块两边获得过零信号的典型触发线路是MOC3083,它的框图如下图三：
图三：MOC3083电路原理图

MOC3083芯片内部结构有过零触发判断线路，它是为220V电网电压设计的，芯片的双向晶闸管耐压800V，在4、6两端电压小于12V时如果有输入触发电流，内部结构的双向晶闸管就导通。

用在380V电网的TSC线路上要串连几个3083。在2控3的TSC线路使用如下图四：
图四2控3的TSC线路

用2对晶闸管模块开关控制3相线路，线路简便了，控制机理繁杂了。这些触发线路随机给触发指令要发生下边的很多麻烦问题。

快速运作时,有触发指令，1对晶闸管模块导通另1对晶闸管模块不通电压反倒上升了，仅限篇幅和重点,文中不分析为何电压反倒高了,只是从测定的2控3线路中看到了确实存有电压上升的现象和危险,这种情况好似倍压整流电路直流电压上升了一样。图五测定异常运行的两组晶闸管模块的电压波型。此试验晶闸管模块存有高压击穿的可能，因此用调压器将电网电压调低。晶闸管模块导通时两端电压为零，不导通，晶闸管模块有电容器的直流电压和电网的交流电压。测定C相停止时峰峰值电压为540V,其有效值=,图内C相上升的电压峰值为810V,上升电压约为电网电压有效值的倍数:。

推算，400V电压下运行，晶闸管模块有可能承担的电压，400V电网的TSC线路大多数是选用模块式的晶闸管，模块的耐压不高，基本为1800V，升高的管压降非常容易击穿晶闸管模块元件。

上述便是西班牙CATELEC对两种晶闸管模块的触发线路特性和不足的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
