在迅速无功补偿和谐波滤波设备中，要用晶闸管模块作为执行元件投切电容器，作为TSC线路，前文解析了3种TSC的主线路。执行元件晶闸管模块按照使用场所的不一样，有饼式的、模块的和双向可控硅的不一样结构型式。对于不一样的主电路和不一样的晶闸管模块型式,触发线路也不一样。TSC需求在晶闸管模块电压过0点触发，确定晶闸管模块电压过0点的办法有2种，1种是从电网电压获得同步信息，1种是从晶闸管模块的阳极和阴极获得过零信息。

文中解析现有的各类触发线路的特性，因此推出1种新型的从主电路晶闸管模块上获得晶闸管模块电压过零信息的线路，以该线路支撑形成一系列触发线路，获得了优秀的触发效果。首先：

【讲述晶闸管模块投切电容器的基本原理和迅速过零触发需求】

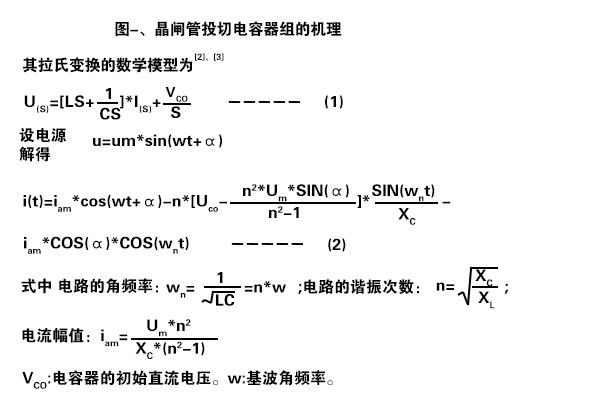

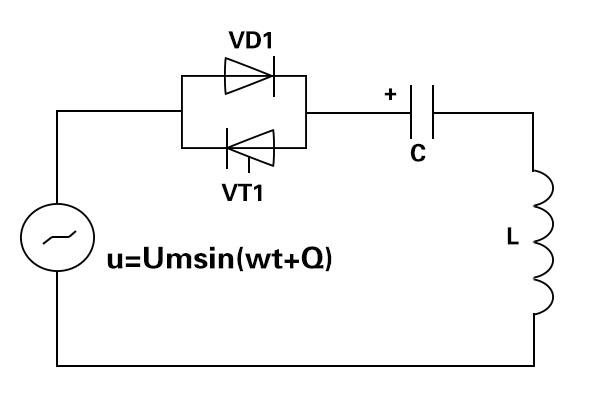

晶闸管模块投切电容器组的关键技术是需要保证电流无冲击。晶闸管模块投切电容器组的机理如下图一所显示，

当线路的谐振次数n为2、3时，其值非常大。

式(2)的第三项提供当触发角偏移最佳点时的振荡电流的幅度值;式(2)中的第二项提供当偏移最佳予充电值时振荡电流的幅度值。若使电容器电流ic=C*du/dt=0，则du/dt=0，即晶闸管模块需要在电源电压的正或负峰值触发导通投切电容器组，电容器预充电到峰值电压。

触发线路的作用是：电流无冲击触发;迅速投切，20ms的运作。这一20ms并不是获得投切指令到形成运作的时间，反而是从截止到再投入运作的时间为20ms。快速响应时，在平衡补偿线路，不可出现不平衡运作，既有的相有电流，有的没有。

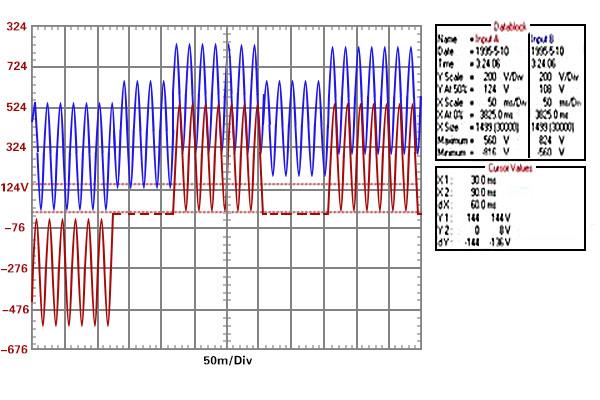

图五异常的两组晶闸管模块的电压波型

*在晶闸管模块电压波型过零点，串连的MOC3083因为分压不均匀，导致3083有的导通有的截止。电网电压升高时，原先导通的依然导通，不同的要承担更高的电压，3083有可能击穿。

*在第一次投切时有一定的冲击。接下来是国外著名产品的首次投切的电流波型。

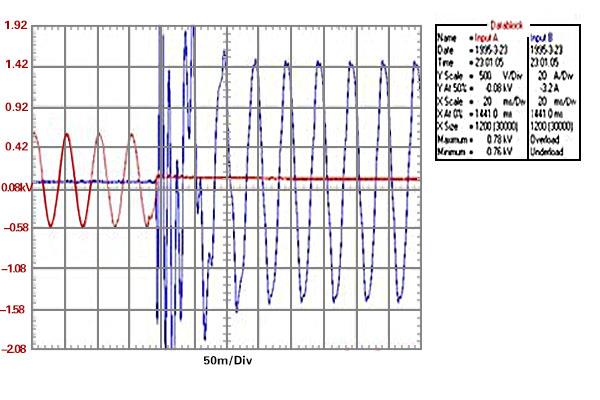

图六:国外企业产品的首次触发冲击波形

记录C相晶闸管模块两端电压，A相电流。电流投切冲击非常大，导致电网电压都出现了变形。

*不能用于快速的冲击负载。最快几百ms,原因是晶闸管模块在刚截止时两端电压不是零，要等电容器对电阻器放电晶闸管模块两端电压才会下降为零。想要快速便要减少电阻器,提升电阻功率，但会使耗能大，达不到节能的要求。

*合闸瞬间存有MOC3083误导通状况,误导通有可能损伤晶闸管模块。

*滤波装置中谐波电流大时，晶闸管模块运行异常，存有停止工作的状况。

*电网电压高过400V线路设计困难。

上述便是西班牙CATELEC对晶闸管模块投切电容器的触发线路的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
