整流桥模块的接线原理介绍

1．电路分析方式

针对正、负极性全波整流电路分析方式介绍以下2点：

（1）在明确了线路构造后，电路分析方式和普通的全波整流线路一样，仅需要各自解析2组不同极性全波整流线路，若早已掌握了全波整流线路的原理，则只需用明确2组全波整流电路的组成，而无须深入分析线路。

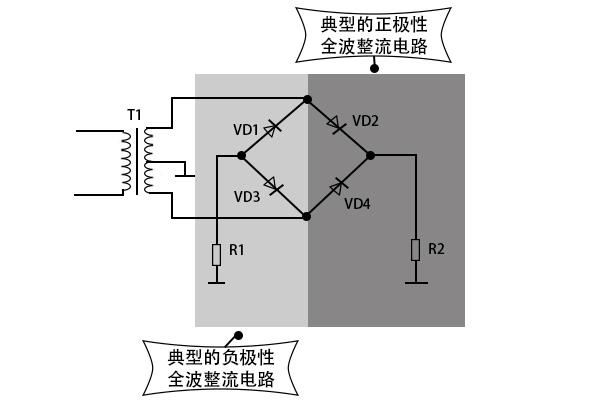

（2）明确整流电路输出电压极性的方法是：两二极管负极相接的是正极性輸出端（VD2和VD4连接端），两二极管正极相接的是负极性輸出端（VD1和VD3连接端）。

2．线路原理解析

正、负极性全波整流线路的原理解说如下：

（1）正极性整流线路分析：

正极性整流线路由电源变压器T1和整流二极管VD2、VD4组成。

在电源变压器次级线圈上方輸出正半周电压期间，VD2导通，VD2导通时的电流电路是：T1次级线圈上方→VD2正极→VD2负极→负载电阻R2→地线→T1的次级线圈抽头→次级抽头之上线圈，组成电路。经过负载电阻R2的电流方向从上而下，輸出正极性单向脉动直流电压。

在交流电压转变到另一个半周后，电源变压器次级线圈上方輸出负半周电压，使VD2截止。此时，次级线圈下方輸出正半周电压使VD4导通，其电流电路是：T1次级线圈下方→VD4正极→VD4负极→负载电阻R2→地线→T1次级线圈抽头→次级抽头以下线圈，组成电路。经过负载电阻R2的电流方向从上而下，輸出正极性单向脉动直流电压。

（2）负极性整流线路分析：

负极性整流线路由电源变压器T1和整流二极管VD1、VD3组成。

电源变压器次级线圈下方輸出负半周电压加到VD3负极，给VD3正向偏置电压，使之导通，VD3导通时的电流电路是：地端→负载电阻R1→VD3正极→VD3负极→T1次级线圈下方→次级线圈抽头以下线圈→次级线圈抽头→地线，组成电路。这个整流电流经过负载电阻R1的方向从下而上，輸出负极极性单向脉动直流电压。

当T1次级线圈上的交流输出电压转变到另一个半周时，次级线圈上方为负半周交流电压，使VD1导通，其导通时的电流电路是：地端→负载电阻R1→VD1正极→VD1负极→T1次级线圈上方→次级线圈抽头之上线圈→次级线圈抽头→地线，组成电路。这个整流电流经过负载电阻R1的方向从下而上，輸出负极性单向脉动直流电压。
