整流桥模块的接线方法

整流桥模块是桥式整流线路的实物产品，那实物产品该怎样使用到具体线路中呢？通常来说整流桥模块4个脚位都是有显著的极性介绍，工程设计线路画板的时早已将安裝方式固定下来了，那在具体使用过程中只需用，相匹配线路板的安裝孔就好了。以下我们就工程画板时的方式也就是整流桥模块线路接法讲解给大家。
整流桥模块接法

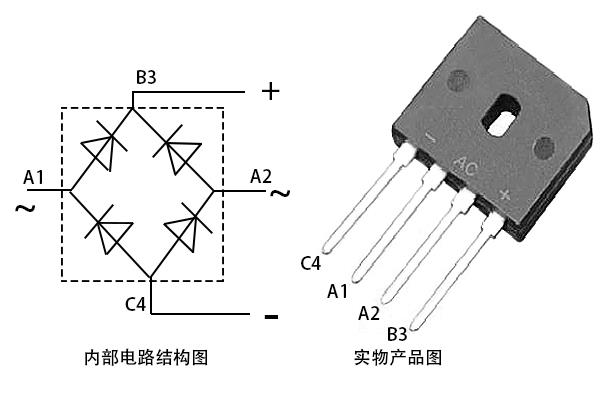

整流桥模块连结方式主要分2种情形来解释，一个是实物产品与电路图的相匹配方式。如上图所示：左边为桥式整流线路内部结构图，B3作

为整流正极輸出，C4当作整流负极輸出，A1与A2共同当作交流輸入端。右边为整流桥模块实物产品图式样，A1与A2集成在了中间位置，正负极在最外侧。具体使用中我们只需用将实物C4负极脚位相匹配连结电路图C4点，实物B3正极脚位与电路图B3相接。上诉方式即是整流桥模块实物产品与电路原理图的连接方法。

整流桥模块连接方法第2个则是对实物产品在线路中的接法。通常情况下如今現在线路选用高压整流方式比较多，以下我们就重点讲解下高压整流桥模块的线路接法。整流桥模块前端是交流220V輸入，进到整流桥模块AC交流端，由正极直流輸出连结负载用电器正极，经负载用电器负极连结整流桥模块负极形成回路，完成整个电源整流的路径。
上述便是ASEMI对整流桥模块接法的2个层面讲解

正、负极性全波整流线路及故障处理

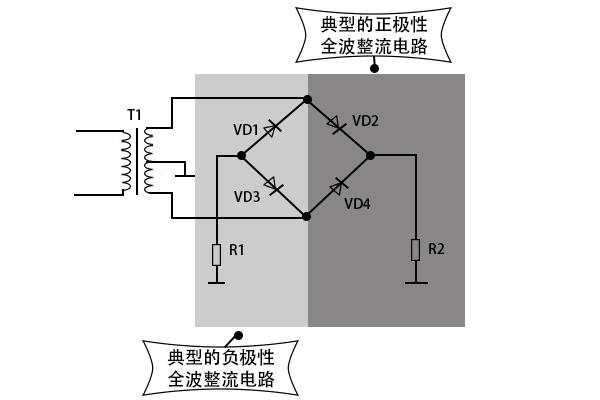

如图2所示是能够輸出正、负极性单向脉动直流电压的全波整流线路。线路中的T1是电源变压器，它的次级线圈有个中心抽头，抽头接地。线路由2组全波整流线路组成，VD2和VD4组成一组正极性全波整流线路，VD1和VD3组成另一组负极性全波整流线路，2组全波整流线路公用次级线圈。
图2輸出正、负极性直流电压的全波整流线路

上述便是CATELEC西班牙对整流桥模块的接线方法的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
