西班牙CATELEC:晶闸管模块旁路灭弧工作原理

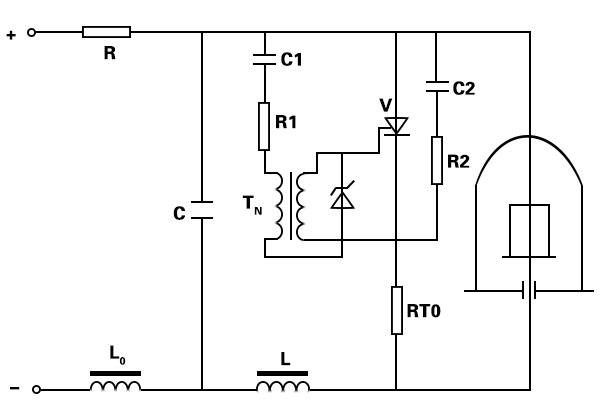

图晶闸管模块旁路灭弧工作原理
比较大功率（100kW之上）的离子渗氮设施一般 选用模块旁路灭弧，其线路如下图所示。线路的阴阳极间并接了1个晶闸管模块V，在辉光放电过渡到弧光放电前，电源对电容器C1经阻值R1充电到电源电压，当弧光放电时，阴阳极间电压忽然减低，电容C1放电，脉冲变压器TM原、副边中形成脉冲电流，使V触发导通，阴阳极间短路，所以弧光熄灭。

这时LC组成振荡电路，当经过V的放电电流为0时（电压已反方向），V即自动断开。

电源经限流电阻R、滤波电感L0重新对电容器C1充电至辉光放电所需的电压，而重新起辉。因为V的导通时间只需十几个μs，故弧光放电只经很短时间即被旁路，弧光放电强度大为减弱。

这类线路也是有其缺陷：在大功率情况下，不大的限流电阻会形成非常大的功率耗损。

晶闸管模块旁路灭弧是以阴阳极间的电压忽然减低作为触发信号的，起辉时，如起辉电压较高，起辉后电压会忽然减低，造成晶闸管模块的误触发。

因此，需要加个点燃阴极，以减低起辉电压，点燃阴极自阴极引出，距阳极2mm～3mm。
