整流桥：简易直流制动线路图（二）

1、单相桥式整流能耗制动

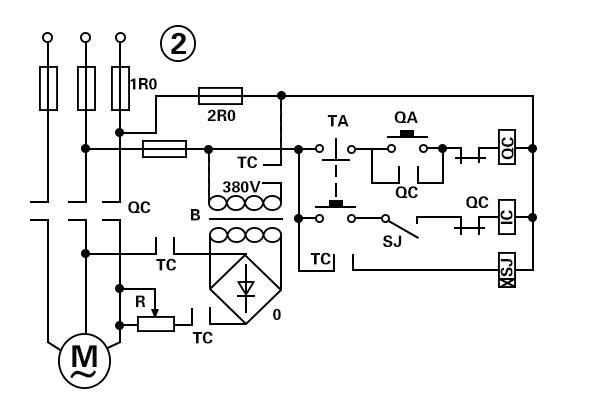

见图2，当电动机转停时，按停止按钮TA，QC失电放出，并且TA常开触点关闭，使TC、SJ获电运作，将变压器降至整流后的直流电接入电动机定子绕组，开始制动。

到达整定时间后，SJ延时切断的常闭触点切断，TC失电放出，制动环节结束，TC并且切断变压器B的电源。
2、直流能耗制动

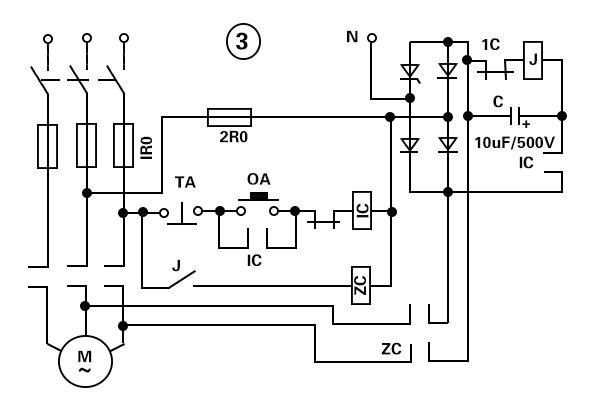

见图3，本线路简便可靠，应用于5kW之下的电动机。运行环节：按启动按钮QA，接触器IC线圈得电，电动机转动，并且电容器C被充电，停车时按TA按钮，接触器IC失电切断电动机，电容C对线圈阻值为3kΩ的高灵敏继电器J放电，使J吸合，2C接触器线圈得电吸合，进而进行直流能耗制动，经一定时间后，电容C放电完毕，继电器J放出，这时制动结束。
选取电容C容量的大小，可更改制动时间的长短。
