西班牙CATELEC:单向晶闸管模块的基本特性

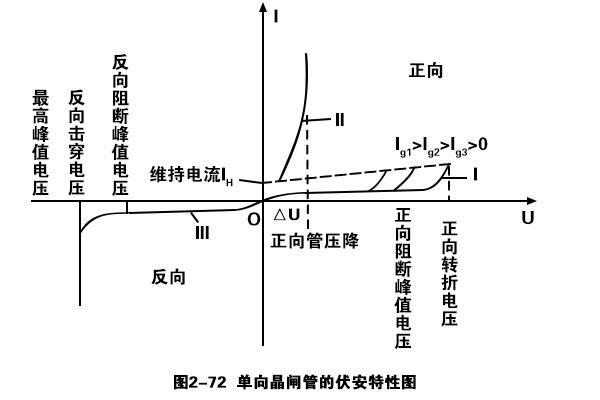

2-72单向晶闸管模块的伏安特性曲线

由伏安特性曲线得知，模块伏安特性包含正方向特性、导通特性与反方向特性三部分。

NC7SZ27P6X正方向特性指的是无控制极信号时，模块的阳极添加正方向电压，但不导通。

如图2-72曲线I所显示。

当阳极电压到达一定值时，模块会突然由断开模式转化为导通模式，该电压称之为正方向转折电压；导通特性指的是晶闸管模块导通后，控制极将丧失功能，如下图2-72曲线Ⅱ所显示。

反方向阻断特性指的是当晶闸管模块添加反方向电压时，管子不会导通，处在反方向阻断模式，如下图2-72胁线Ⅲ所

从单向晶闸管模块的伏安特性曲线上可以看到它分5个区，即反方向击穿区、反方向阻断区、正方向阻断区、负阻区和正向导通区。

大部分情况下，晶闸管模块的应用线路均运行在正方向阻断和正向导通2个区域。晶闸管模块A、K极间所施加的反方向电压不能够超过反方向峰值电压，不然有可能使其损坏。

上述便是西班牙CATELEC对单向晶闸管模块的基本特性的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
