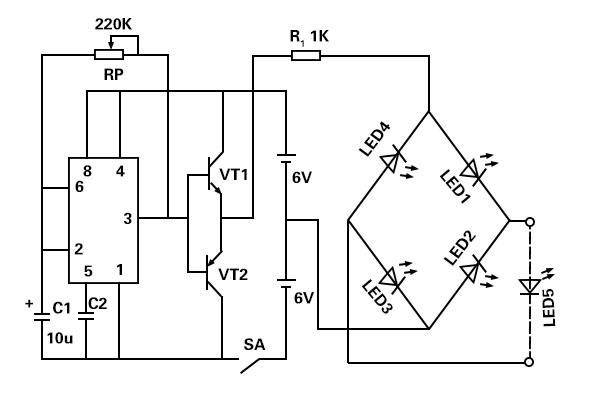

桥式整流桥线路运用

桥式整流桥线路解决了全波整流线路要变压器次级有中心抽头和二极管元件承担反压大的弊端，但多使用了2只二极管元件。在半导体器件发展快，成本较低的今天，此弊端并不突出，因而桥式整流桥线路在实际中运用较为普遍。

整流元器件的采用和应用

要特别指明的是，二极管元件作为整流元器件，要按照不同的整流方法和负载的大小多方面采用。。如采用不合理，则或无法安全工作，严重的会烧了管子；或大材小用，导致浪费。表5-1列出参数可进行选择二极管元件时参考。

此外，在高电压或大电流的情形下，倘若手头并没有承担高电压或整定大电滤的整流元器件，能够把二极管元件串连或并接起来运用。

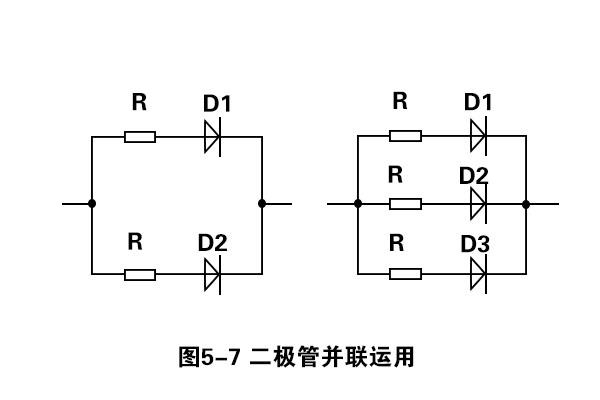

图5-7示出了二极管元件并接的情形：2只二极管元件并接、每只承担线路总电流的一半口3只二极管元件并接，每只承担线路总电流的3分之一。

总的来说，有几个二极管元件并接，”流经每只二极管元件的电流就等于总电流的几分之一。但，在实际并接应用时，因为各二极管特性不完全一致，无法均分所通过的电流，会使有的管子困负担过重而烧坏。所以需在每只二极管元件上串连1只阻值相等的小电阻，使各并接二极管元件流过的电流贴近一致。这类均流电阻R通常采用0点几欧至几十欧的电阻。电流越大，R应选得越小。

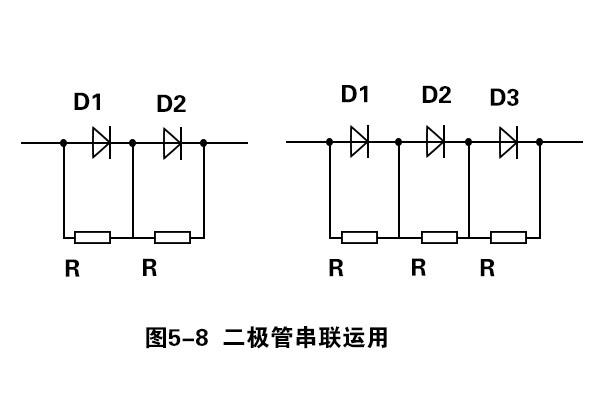

图5-8示出了二极管元件串连的情形。

显然在理想条件下，有几个管子串连，每只管子承担的反方向电压就应等于总电压的几分之一。但因为每只二极管元件的反方向电阻不尽相同，会导致电压分配不均：内阻大的二极管元件，有可能因为电压过高而被击穿，并由此引起连锁反应，逐个把二极管元件击穿。在二极管元件上并接的电阻R，能够使电压分配均匀。均压电阻要取阻值比二极管元件反方向电阻值小的电阻，各个电阻的阻值要相等。
