西班牙CATELEC:场效应管与晶闸管模块的调控形式不一样

1、场效应管

随之电子技术不断改进，场效应管的类型有好几种，咱们最常用的有结型场效应管（FET管）和金属氧化物半导体场效应管（MOSFET管）这两种。这两种场效应管都是有1个相同的特性，它们全是借助半导体内的电场效应来调控场效应管电流多少的，下边我就用金属氧化物半导体场效应管，也就是咱们通称的MOS管来阐述这个问题。如如下图所示的N沟道场效应管，当栅极与源极间的Ugs电压超过对应值时，同时Uds超过零，这时候Rds的等效电阻值十分小，就可以有很大的电流由漏极流向源极，它们间就仿佛用1根导线连在一起一般。
当栅极G与源极S间的Ugs电压小到对应值的时候，或Ugs电压等于零的时候，那样漏极D和源极S间的等效电阻值就十分大，如同断开的导线一般不论怎样是没有电流利用的。因此可见场效应管是利用在栅极和源极间构建了对应的电压后才调控了漏极与源极间的接通的。

2、晶闸管模块

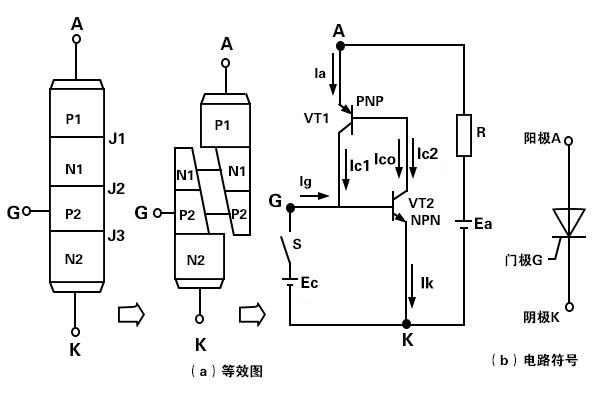

下边咱们再说一说这一晶闸管模块，它是一个功率半导体元器件，是在二极管的根基上发展起来的，可用作整流半导体元器件。下边咱们说说怎样调控它的通断，要使晶闸管模块导通要符合2个条件，第1个是要给晶闸管模块的调控极G加1个触发信号，也就是在门极G和晶闸管模块的阴极K间加1个足够大的正方向电流与电压，同时呢晶闸管模块的阳极要大于阴极，如此阳极A与阴极K间的等效电阻值就十分小了，如同用导线连接起来一般。
当要关断晶闸管模块时，只有咱们把阳极A与阴极K间的电流减少到对应值的时候，这一晶闸管模块的阳极A与阴极K间如同断开一般，无法有电流利用。或咱们把晶闸管模块的阳极A的电压低过阴极K的电压也能够关断这一晶闸管模块。

根据前面的解析我们可以了解，场效应管与晶闸管模块的控制方法是不一样的，场效应管是电压控制其通断的半导体元器件，我们称它是压控型器件；晶闸管模块的控制方法是由特定的电流值来促发晶闸管模块的导通，我们又称它是流控型器件并且它是一个半控型半导体元器件，便是说晶闸管模块的门控极G只有控制晶闸管模块的导通而没法控制晶闸管模块的断开。
