二极管模块限幅器

大多数二极管模块能当作限幅应用。也是有象保护仪表用和高频齐纳管如此的专用限幅二极管模块。为了使这些二极管模块具备特别强的控制尖锐振幅的功能，通常应用硅材料制造的二极管模块。也是有如此的组件出售：按照控制电压要，把多个必要的整流二极管串连在一块生成1个整体。

限幅线路的功能是把輸出信号幅度限制在相应的区域内，亦即当輸入电压超出或小于某个参考值后，输出电压将被控制在某个电平（称作限幅电平），且再不随輸入电压变化。

二极管模块限幅器

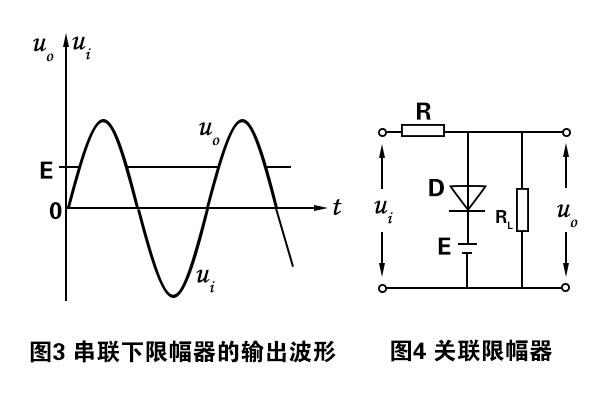

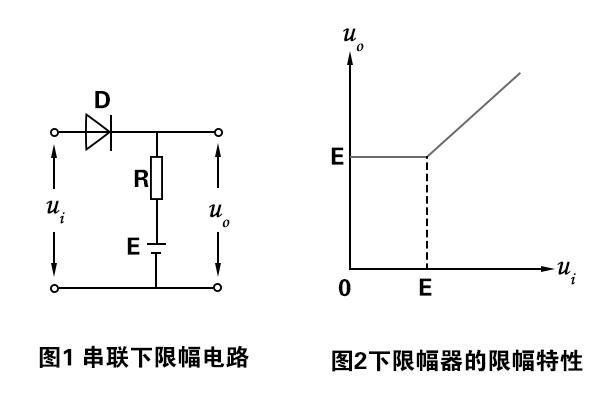

图1所显示的限幅线路中，因二极管模块是串在輸入、輸出间，故称它为串连限幅线路。图上，若二极管模块具备理想的开关特性，那 ，当uｉ小于E时，D不导通，uO＝E；当uｉ高过E之后，D导通，uO＝uｉ。该限幅器的限幅特性如下图2所显示，当輸入振幅超过E的正弦波时，输出电压波型见图3。由此可见，该线路将輸出信号的下限电平限制在某个固定值E上，因此称这类限幅器为下限幅器。如将图上二极管模块极性调换，则获得将輸出信号上限电平限制在某个数值上的上限幅器。

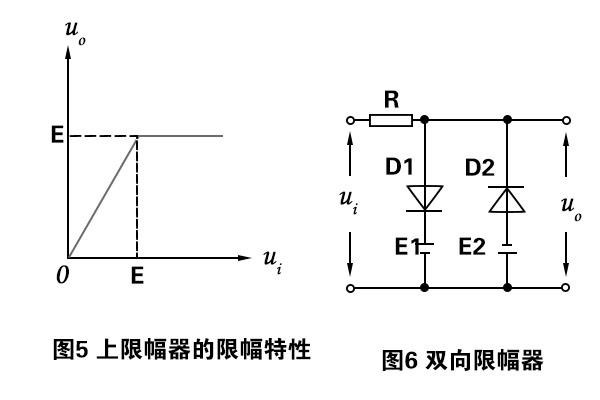

如将二极管模块和负载并接，则构成并接限幅器，见图4。图上，当uｉ高过E时，D导通，uOs＝E；当uｉ小于E时，D截止，uO＝uｉ。它的限幅特性如下图5所显示。显然，这是一个上限幅器。

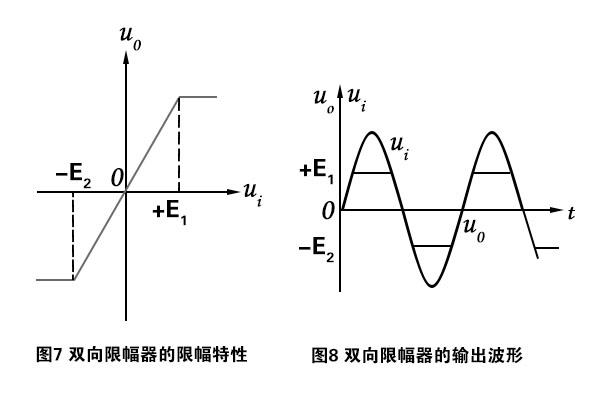

将上、下限幅器组合在一块，就构成了如下图6所显示的双向限幅线路，它的限幅特性如下图7所显示。当輸入1个振幅过大的正弦信号时，輸出波型见图8。
