肖特基二极管模块的检验

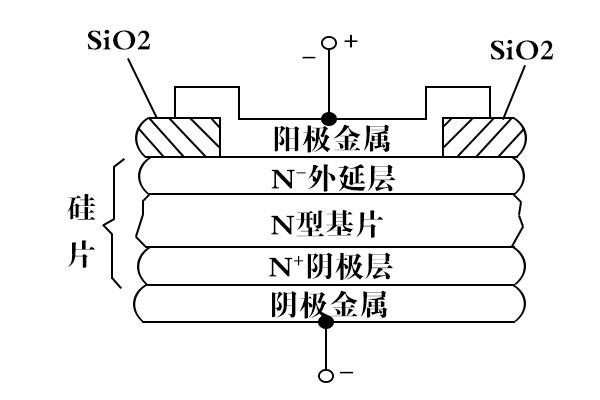

肖特基（Schottky）二极管模块也称肖特基势垒二极管模块（通称SBD），它是1种低功耗、超高速半导体元器件，广泛运用于开关电源、变频器、驱动器等线路，作高频、低压、大电流整流二极管、续流二极管、保护二极管模块应用，或在微波通信等线路中作整流二极管、小信号检波二极管应用。
（1）功能对比

肖特基二极管模块现超快恢复二极管模块、快恢复二极管模块、硅高频整流二极管、硅高速开关二极管的功能对比。由表看得出，硅高速开关二极管的trr虽极低，但平均整流电流较小，无法作大电流整流用。

（2）检验方式

下方通过1个实例来讲解检验肖特基二极管模块的方式 。检验主要内容涉及：①识别电极；②检查管子的单向导电性；③测正向导压降VF；④测量反方向击穿电压VBR。被测管为B82-004型肖特基管，一共有3个管脚，外型如下图4所显示，将管脚按照从左至右顺序编上序号①、②、③。选用500型数字万用表的R×1档进行测量。

检测报告：

第1，按照①②、③④间均可测得正方向电阻值，确定被测管为共阴对管，①、③脚为2个阳极，②脚为公共阴极。

第2，因①②、③②间的正方向电阻值只几欧姆，而反方向电阻值为无穷大，故有着单向导电性。

第3，内部2只肖特基二极管模块的正向导通压降各自为0.315V、0.33V，均小于手册中给出的最大允许值VFM(0.55V)。

此外利用ZC25-3型兆欧表和500型数字万用表的250VDC档测得，内部两管的反方向击穿电压VBR依次为140V、135V。查手册，B82-004的最高反方向工作电压（即反方向峰值电压）VBR=40V。说明留着较高的安全系数。
