双向晶闸管模块调光控制线路原理图

交流调压是把不变的交流电压转换成有效值可调的交流电压，用1只双向晶闸管模块替代2只反并接晶闸管模块，可使线路大大简化。被普遍使用于工业加热、灯光控制、感应电动机的调速和电解电镀的交流侧调压等场所。

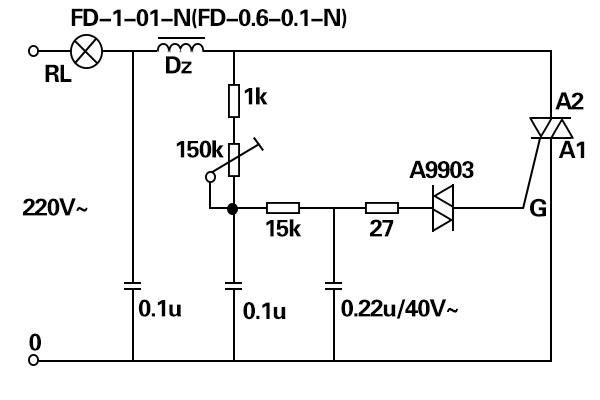

用双向晶闸管模块构成的调光控制回路如下图1所显示，控制RP可变换灯泡E的高度值大小。
双向晶闸管模块调光灯线路-控制回路

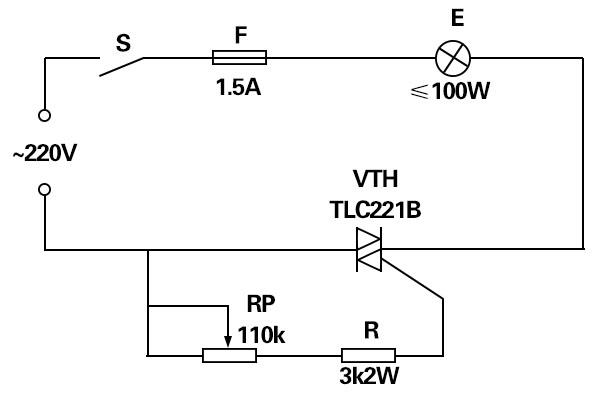

如下图是一个简单的双向晶闸管模块调光灯线路，双向晶闸管模块的特征是只需在其控制极上添加恰当的触发脉冲或控制电流，不论在交流的正半周或是负半周，均可导通，导通时间与所施加的脉冲宽度及门极电流大小相关。控制RP可变换灯泡E的高度值大小。

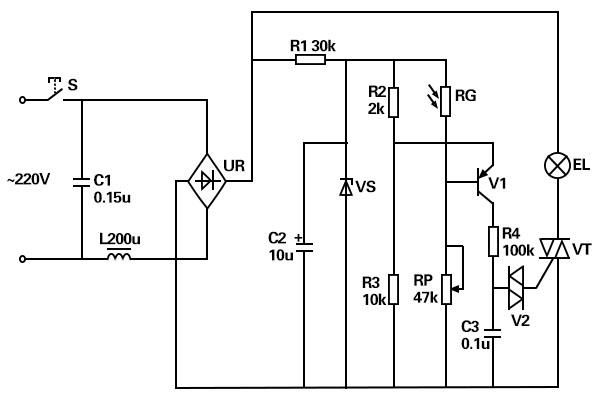

双向晶闸管模块调光线路图

该线路采用200W之下灯的调光亮度，输出电压自8至218V持续无级控制。拆换额定电流值更大的晶闸管模块和双向触发管可带功率更高（如1kW～2kW）的照明灯。
