桥式整流桥模块线路公式计算及输出电压波型图

桥式整流概述

桥式整流桥模块，英文BRIDGERECTIFIERS，也叫作整流桥堆，是借助二极管的单向导通性完成整流的最常见的线路，通常来将交流电转换为直流电。

桥式整流线路图

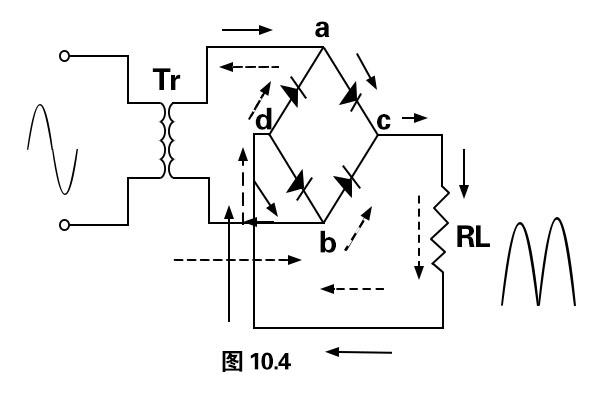

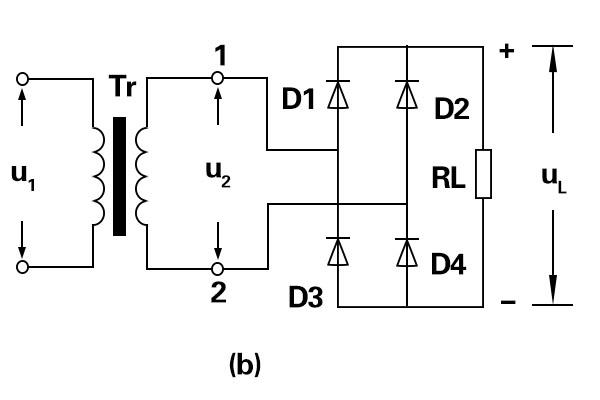

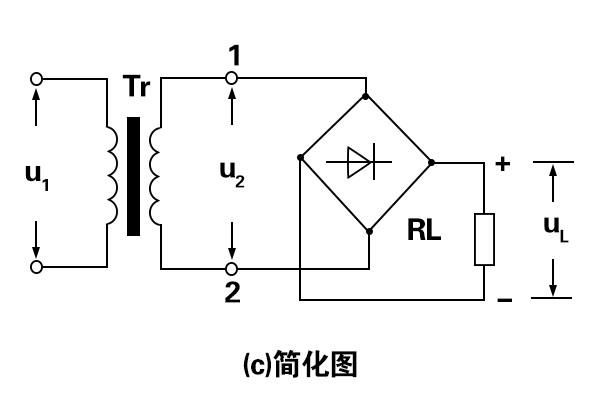

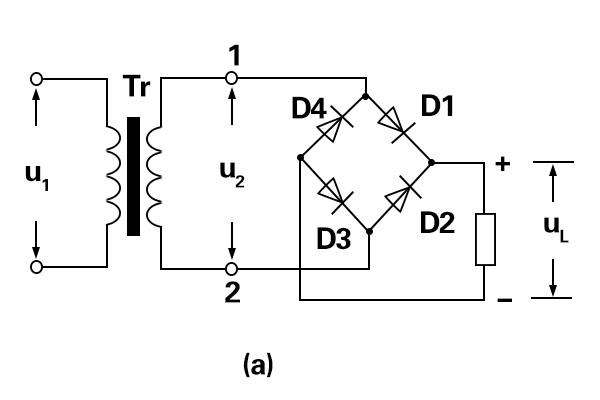

桥式整流线路如下图1所显示，图（a）、（b）、（c）是桥式整流线路的3种不一样画法。由电源变压器、4只整流二极管D1~4和负载电阻RL组成。4只整流二极管连接成电桥方式，故名桥式整流。

桥式整流线路公式计算

桥式整流是全波整流，它并不是借助副边带着中心抽头的变压器，用4个二极管连接成电桥方式，使在电压V2的正负半周期均有电流流经负载，在负载组成单方向的全波脉动电压。
桥式整流线路估算基本参数：
单相全波整流线路图

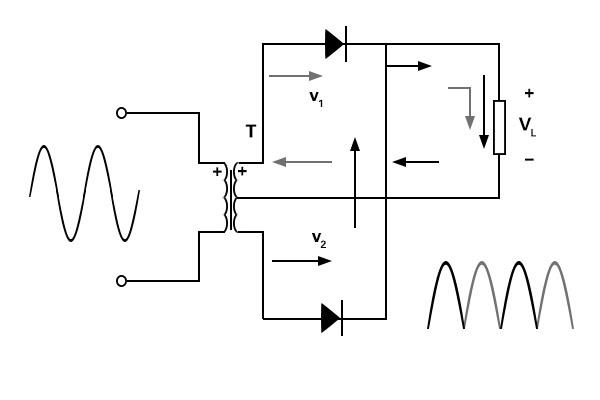

借助副边有中心抽头的变压器和2个二极管组成如下图所显示的全波整流线路。从图上看得见正负半周期均有电流流经负载，提升 了整流效率。
全波整流的特性：

输出电压VO高；脉动小；正负半周期均有电流供应负载，所以变压器取得充分运用，效率较高。基本参数：
