整流桥模块单级PFC半桥仿真线路及其波型

此文借助SIMetrix仿真软件对无輸入整流桥模块的单级PFC变换器完成仿真解析。线路参数设置为：输出功率=50W，輸入电压=200，输出电压=12V，电感=100μH，开关频率=100kHZ，輸出滤波电容=400uF，=400uF。

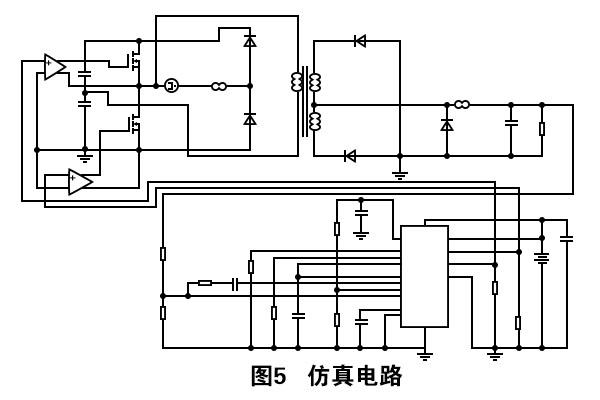

使用芯片为uc1825，两路控制信号輸出，图5是仿真线路。

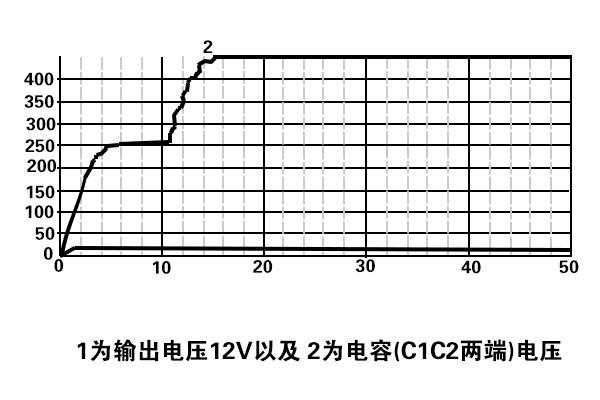

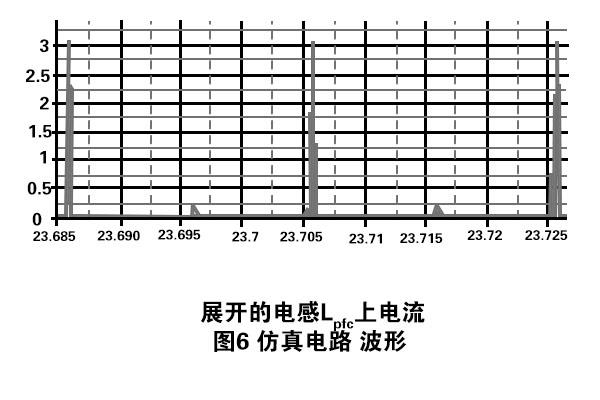

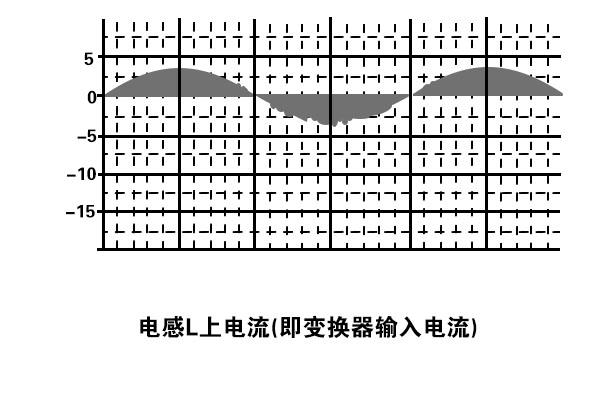

仿真輸出波型与理论解析完全相符。输出电压12V和电容（C1C2两边）电压，电感Lpfc上电流波型如下图6所显示，从图中能够看得出輸入电流跟随輸入电压。

仿真结果显示上文对基于无輸入整流桥模块的单级PFC变换器的工作分析是合理的，该线路完成了对系统的功率因数校正功能。

本文讲解了1种新的单级功率因数校正拓扑，因为整流桥和DC/DC变换共用开关管，节约了两个整流管，减少耗损，提升了效率。给出了仿真线路图和结论，此外还探讨减少储能电容电压的办法。
