基于整流桥模块单级PFC半桥运行模态分析

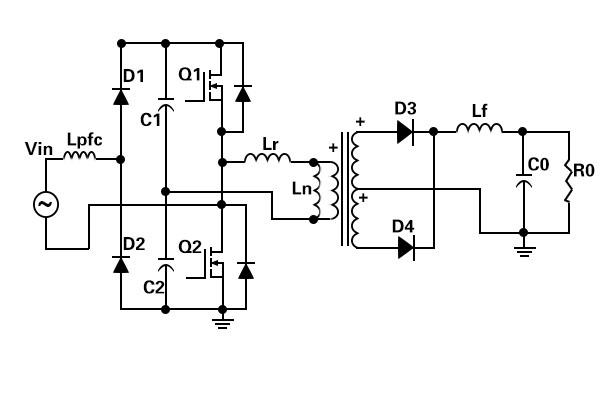

图2所显示的单级PFC线路集成PWM整流器和半桥电路，进而节省了輸入整流桥模块。当交流輸入Vin处在正半波的时上管做为PFC级和DC/DC级的集成开关管，当交流輸入Vin为负半波的时，下管为集成开关管。两组boost线路在工频周期里完成PFC，而电感Lpfc上的电流始终保持断续状态，以让其峰值电流自动跟随輸入电压。因为后级为半桥dc/dc变换器，2个开关管的占空比都为D，则后级运行在连续状态时输出电压

这边Vo为输出电压，n=ns/np为次级绕组比初级绕组的比值，倘若次级选用平衡绕组，则2个次级绕组和初级绕组的比值为n1=n2=n。VC为储能电容上的电压。

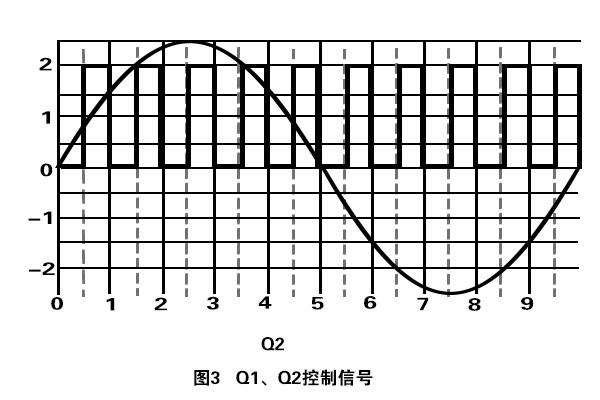

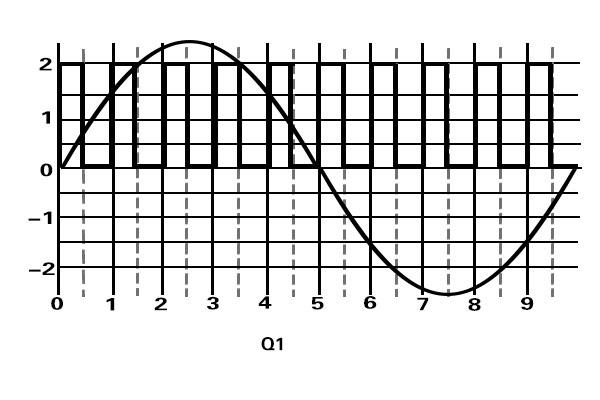

图3为Q1和Q2的控制信号。

下列解析各开关状态的运行模式，在此之前先做些假设：

1.假设輸出滤波电感和变压器励磁电感够大，其上的电流可看做是恒流。

2.元器件均为恰当的器件。

a.輸入电压为正半波时，Q1占空比为D，Q2占空比也为D：

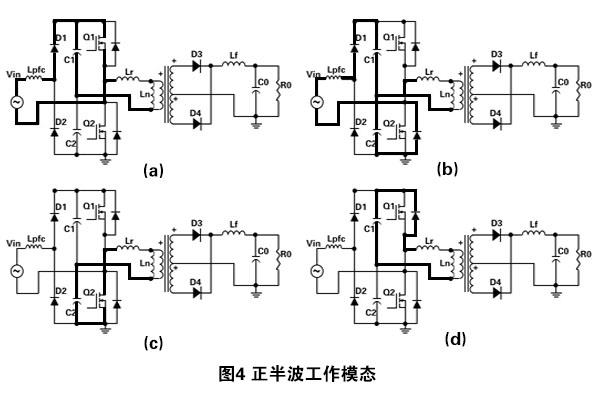

状态1，图（4-a）：此状态中Q1导通，Lpfc上电流提升储能，与此同时C1经过Q1给变换器次级供应能量。

状态2，图（4-b）：此状态中Q1断开，电感Lpfc电流经D1和Q2的体二极管给C1，C2充电。变压器漏感Lr电流和励磁电流经Q2的体二极管给C2充电。

状态3，图（4-c）：这时Q2导通，C2经变压器给次级供应能量。

状态4，图（4-d）：此状态中Q2断开，变压器漏感Lr电流和励磁电流经Q1的体二极管给C1充电。
b.輸入电压为负半波时，Q1，Q2占空比也为D：

在这半个工频周期内，Q2作为PFC级和DC/DC级的共用开关管。但是其原理与正半波的情况下完全相同。
