双电压整流线路要搭载2个桥式回路吗？

无需2个整流桥模块。用一个便可，把2个18伏交流接至整流桥模块的交流輸入端，把变压器抽头0伏接地（线路板的地线），整流桥模块直流輸出+-端接电容器滤波，电容器2个串连后正极接整流桥模块正极+，电容器负极接整流桥模块负极-，2个串连的电容器中引出1根线接地，也就是双18伏交流的抽头，如此就可以在直流輸出端获得正负20伏的双电源了。

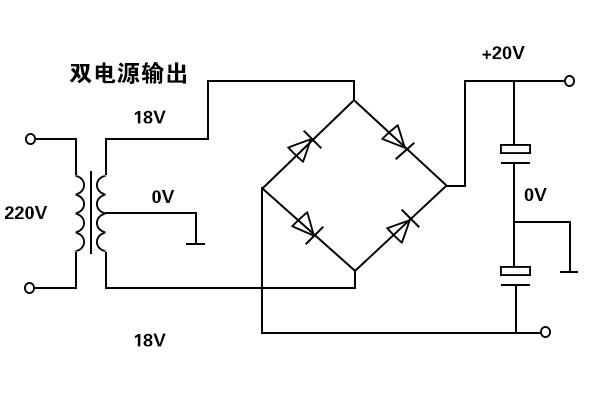

线路如下图所示：
双电压可调整流线路设计：

所显示的双电压可调稳压电源线路，可用作线路实验时时常用的1种电源。其电流量不超过1A，但2组电压各自可调节，且互相不影响。Nl、N2为78系列三端稳压集成线路，因为其输出电压等同于标称稳压值与公共接地端电压之和，所以只需给公共端添加1个可调节的正、负电压，就可使输出电压高低可调节。

该线路N1、N2共用1组整流电源。变压器T的另一组輸出，经VD整流、C4滤波、焉限流、VS稳压后，专门给予共地参照负电压，借助开关Sl、S2可选用加在公共端上的电压极性，再调整RP1或RP2，便可各自调整两路输出电压。

依照如图所示数据，两路输出电压可在1.5—25V区域内持续变化，电压稳定度也合乎使用需求。当电压调小之后，集成线路的輸入／输出电压差很大，功耗对应地提升，所以务必装上散热器。此外当选用正参照电压时，电位器的滑臂越靠近地端，输出电压便越高，而选用负参照电压时，滑臂靠近地则输出电压较低。RP1、RP2的选择原则是使稳压值稍高于集成线路的标称值为宜。稳压线路的輸入／输出电压差最大值通常不超过35V，所以，变压器二次侧电压不应高过25V，避免损坏集成线路。
