晶闸管模块工作原理

闸管在运行过程中，它的阳极（A）和阴极（K）与电源和负载连接，构成晶闸管模块的主线路，晶闸管模块的门极G和阴极K与控制晶闸管模块的设备连接，构成晶闸管模块的控制电路。

晶闸管模块为半控型电力电子元器件，它的运行情况以下：

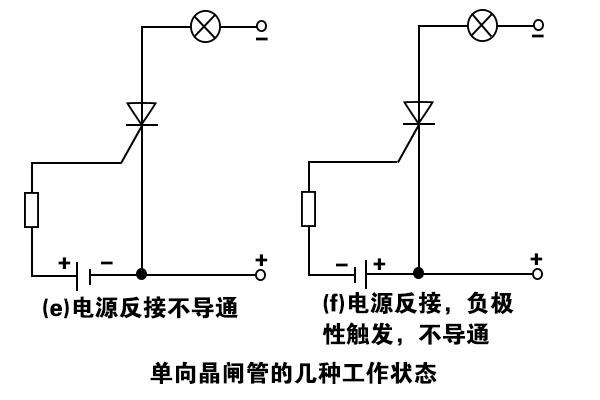

1.晶闸管模块承担反方向阳极电压时，不论门极承担何种电压，晶闸管模块都处在反方向阻断模式。

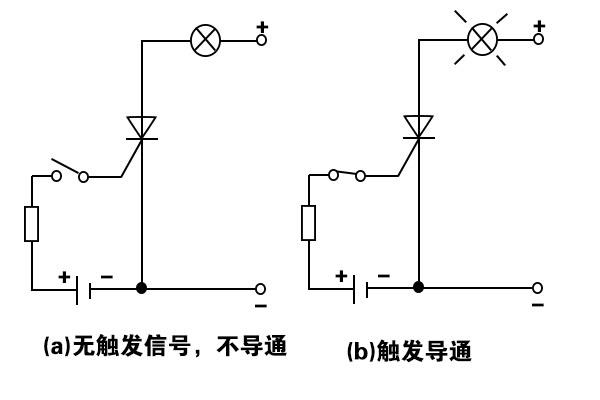

2.晶闸管模块承担正方向阳极电压时，仅在门极承担正方向电压的情况下晶闸管模块才导通。这时晶闸管模块处在正向导通模式，这就是晶闸管模块的闸流特性，即可控特性。

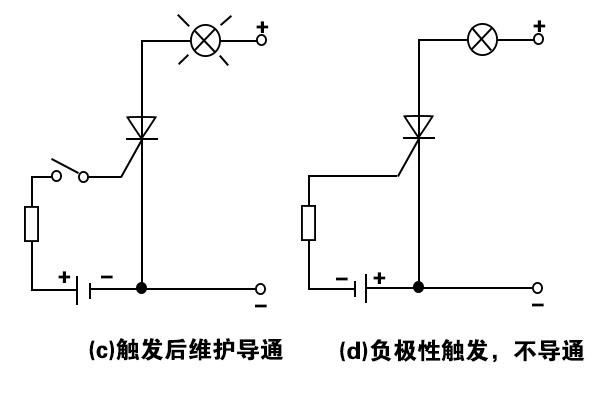

3.晶闸管模块在导通情况下，只需有一定的正方向阳极电压，不论门极电压如何，晶闸管模块维持导通，即晶闸管模块导通后，门极丧失作用。门极只起触发作用。

4.晶闸管模块在导通情况下，当主回路电压（或电流）减小到将近于零时，晶闸管模块断开。

上述便是CATELEC西班牙对晶闸管模块工作原理的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
