晶闸管模块的构造与原理

外型有螺栓型和平板型2种封装。

有3个连接端。

螺栓型封装，一般螺栓是其阳极，能与散热器紧密连接且组装便捷。

平板型晶闸管模块可由2个散热器将其夹在中间。

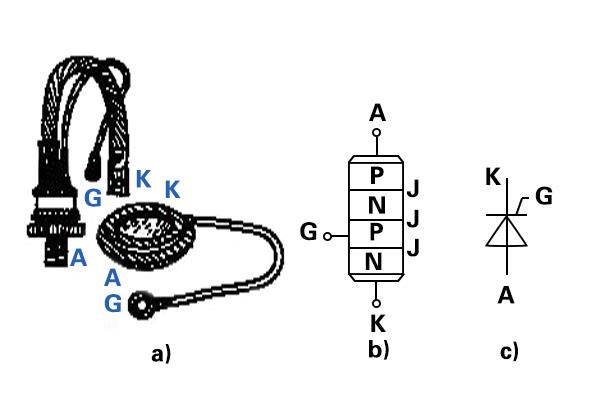

图1.晶闸管模块的外型、构造和电气图形符号

a）外型b）构造c）电气图形符号

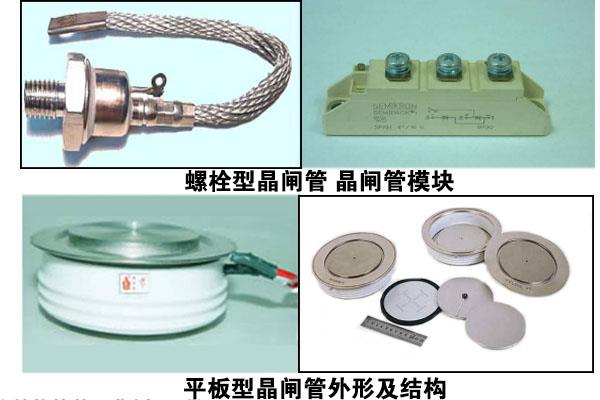

常用晶闸管模块的构造
按晶体管的原理，得：

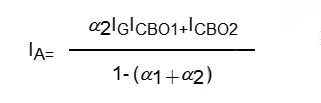

式中a1和a2分别是晶体管V1和V2的共基极电流增益；ICBO1和ICBO2分别是V1和V2的共基极漏电流。由上述式可获得：

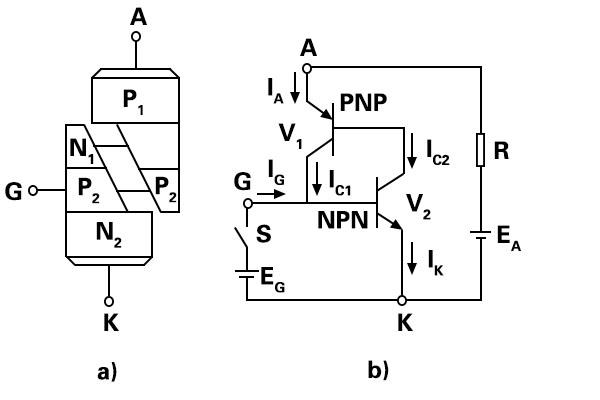

图2.晶的双晶体管模形和原理

a）双晶体管模形b）原理

在低发射极电流下a是极小的，而当发射极电流构建完成后，a快速增加。
