带整流桥负载的双绕组异步发电系统参数

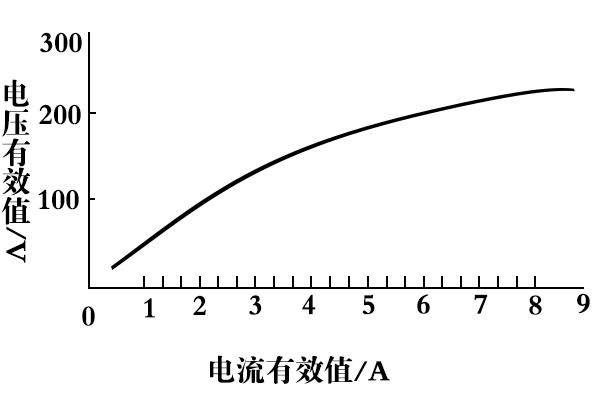

发电机空载特性如下图2所显示。
图2发电机空载特生

在仿真实验中，电机模型的建立选用图2所显示的发电机空载曲线，2套绕组错位90°，并换算成具备同样的参数。

原动机转速n=1500r/min；

发电机极对数p=2；

定子电阻值R1=0.665Ω；

转子换算到定子侧电阻值R2=0.374Ω；

定子漏感L11=9mH；

转子换算到定子侧漏感L12=9mH；

整流桥模块直流侧参照工作电压U＊dc=500V；

SVG电容电流参考值U＊c=700V；

自励电容C=100μF；

SVG直流侧电容Cc=100μF；

接入SVG和调节绕组间的工作电感Ls=10mH。
