双向晶闸管模块的触发形式

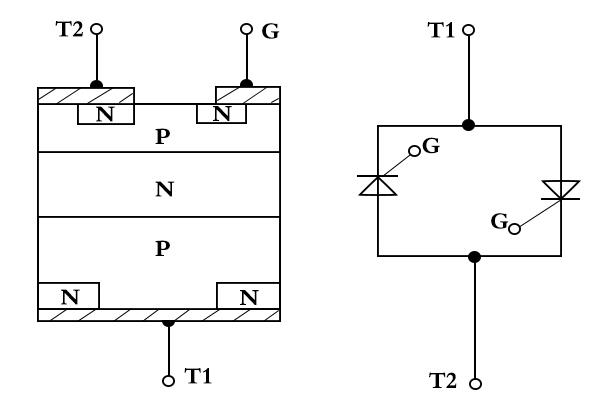

双向晶闸管是由N-P-N-P-N5层半导体材料制作而成的，对外部也导出3个电极，其构造如下图所示。双向晶闸管等同于2个单向晶闸管的反方向并接，但只有一个控制极。
双向晶闸管正反2个方向都能导通，门极加正负信号都能触发，所以有4种触发形式。

（1）I+触发形式阳极电压为第1阳极T1为正，第2阳极T2为负；门极电压G为正，T2为负，特性曲线在第一象限，为正触发。

（2）I-触发形式阳极电压为第1阳极T1为正，第2阳极T2为负；门极电压G为负，T2为正，特性曲线在第一象限，为负触发。

（3）Ⅲ+触发形式阳极电压为第1阳极T1为负，第2阳极T2为正；门极电压G为正，T2为负，特性曲线在第三象限，为正触发。

（4）Ⅲ-触发形式阳极电压为第1阳极T1为负，第2阳极T2为正；门极电压G为负，T2为正，特性曲线在第三象限，为负触发。
