整流桥模块的极性辨别办法

在测量整流桥模块前先要辨别整流桥模块个接口的极性。

大部分的整流全桥上均标有“+”、“-”、“～”符号（当中“+”为整流后输出电压的正极，“-”为输出电压的负极，2个“～”为交流电压输入端），非常容易确认出各电极。

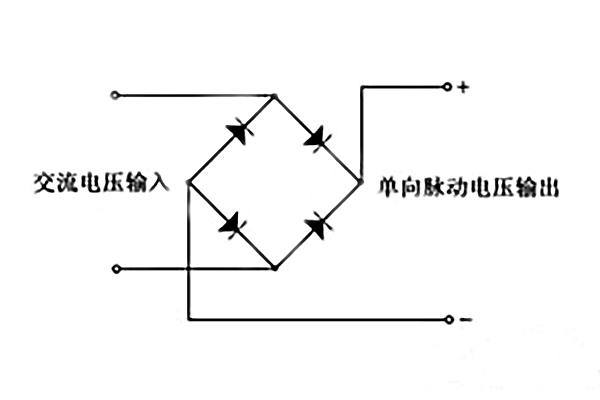

整流桥模块

少数整流桥模块标注因某种因素无法识别则可以用下列2种办法辨别：

1、外型辨别法。全桥由4只二极管构成，有4个引脚。2只二极管负极的连接点是全桥直流电输出端的“正极”，2只二极管正极的连接点是全桥直流电输出端的“负极”。大部分的整流全桥上，均标有“+”、“-”、“~”符号。（当中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压输入端），非常容易确认出各电极。

2、数字万用表检测法。倘若模块的正、负极性标注已看不清楚，也可使用数字万用表对其进行检测。检测时，将数字万用表置“R×1k”挡，黑表笔接全桥模块的某个引脚，用红表笔分别测量其余三个引脚，倘若测得的阻值都为无穷大，则此黑表笔所接的引脚为全桥模块的直流电输出正极;倘若测得的阻值均在4~l0kΩ范围内，则这时黑表所接的引脚为全桥模块直流电输出负极，而其余的2个引脚则是全桥模块的交流输入引脚。

上述便是CATELEC西班牙对整流桥模块的极性辨别办法的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块，绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
