整流桥输入滤波电容器的选择

1)输入滤波电容器容量的选择

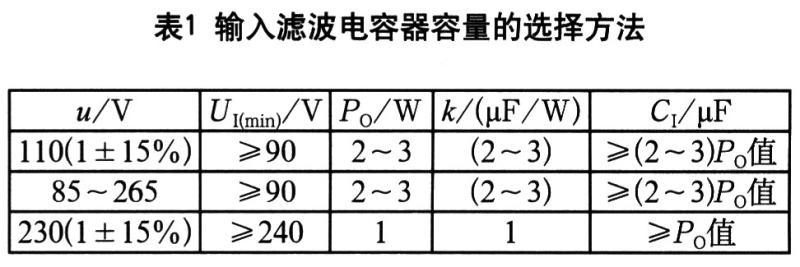

为减低整流滤波器的输出纹波，输入滤波电容器的容量CI必须选的合适。令每单位输出功率(W)所需输入滤波电容器容量(μF)的比例系数为k，当交流电压u=85～265V时，应选k=(2～3)μF／W；当交流电压u=230V(1±15％)时，应选k=1μF／W。输入滤波电容器容量的选择方式详见附表l，Po为开关电源的输出功率。
2)准确测算输入滤波电容器容量的方式输入滤波电容的容量是开关电源的1个重要参数。

CI值选得过低，会使UImin值大大降低，而输入脉动电压UR却升高。但CI值取得过高，会增加电容器成本，并且针对提升UImin值和减低脉动电压的效果并不明显。

下边介绍测算CI准确值的方式。

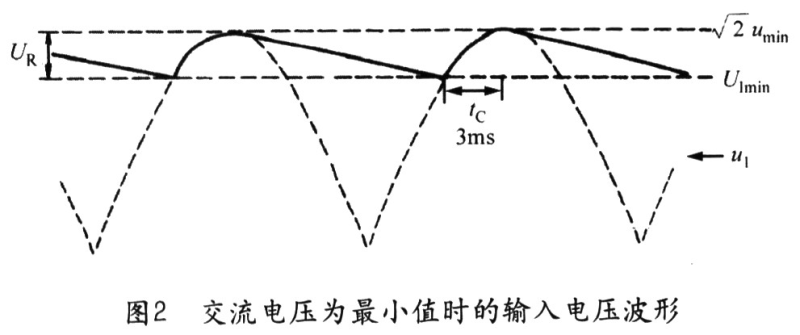

设交流电压u的最小值为umin。u通过桥式整流和CI滤波，在u=umin情形下的输入电压波型如下图2所显示。

该图是在Po=POM，f=50Hz、整流桥的导通时间tC=3ms、η=80％的情形下绘出的。

由图得见，在直流高压的最小值UImin上还叠加1个幅度为UR的1次侧脉动电压，这是CI在充放电过程中生成的。

欲得到CI的准确值，可根据下式进行计算：
举个例子，在宽范围电压输入时，umin=85V。取UImin=90V，f=50Hz，tC=3ms，假定Po=30W，η=80％，一起带入(3)式中求出CI=84．2μF，比例系数CI／PO=84．2μF／30W=2．8μF／W，这正好在(2～3)μF／W容许的范围内。
