整流桥模块的工作过程及参数选择

一、整流桥模块的运行流程

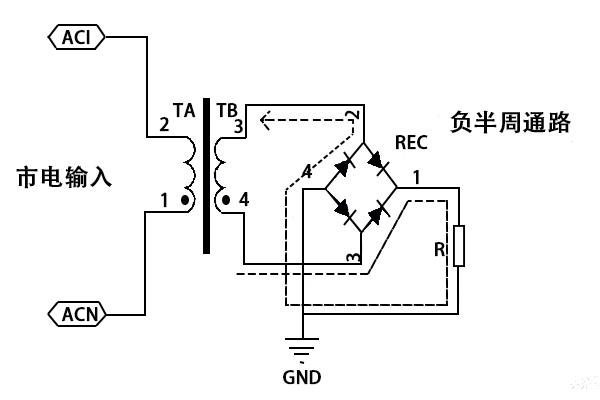

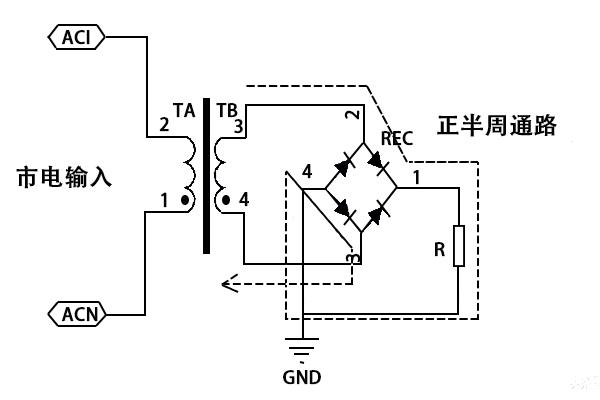

从上面能够看到，整流桥模块中4个二极管在电源的正负半周中交叉导通。因此每一个二极管的电流是总电流的一半。

二、整流桥模块的导通時间与选通特点

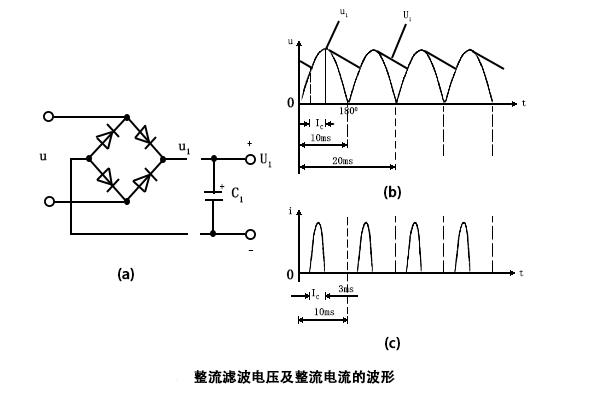

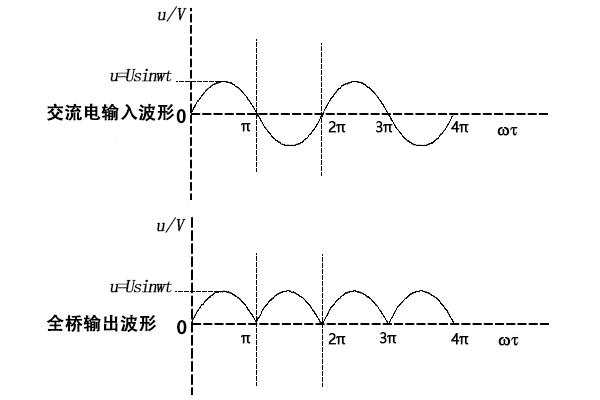

50Hz交流电压通过全波整流后变为脉动直流电压u1，再通过輸入滤波电容获得直流高压U1。在理想情况下，整流桥模块的导通角本应当为180°（导通范畴是从0°～180°），但由于滤波电容器C的作用，仅在靠近交流峰值电压处的很短时间内，才有輸入电流流通过整流桥模块对C充电。50Hz交流电的半周期为10ms，整流桥模块的导通時间tC≈3ms，其导通角仅为54°（导通范畴是36°～90°）。为此，整流桥模块实际通过的是窄脉冲电流。桥式整流滤波线路的原理如图1（a）所显示，整流滤波电压及整流电流的波型各自如图l（b）和（c）所显示。
最后归纳几点：

（1）、整流桥模块的上述特点可等效成对应于輸入电压频率的占空比大概为30％。

（2）、整流二极管的1次导通过程，可作为1个“选通脉冲”，其脉冲重复频率就相当于交流电网的频率（50Hz）。

（3）、为减少电源中500kHz以內的传导噪音，有时候用2只普通硅整流管（如1N4007）与2只快恢复二极管（如FR106）构成整流桥模块，FRl06的反向恢复時间trr≈250ns。
