整流桥模块怎么用吗？

实物产品与线路图的对应方式

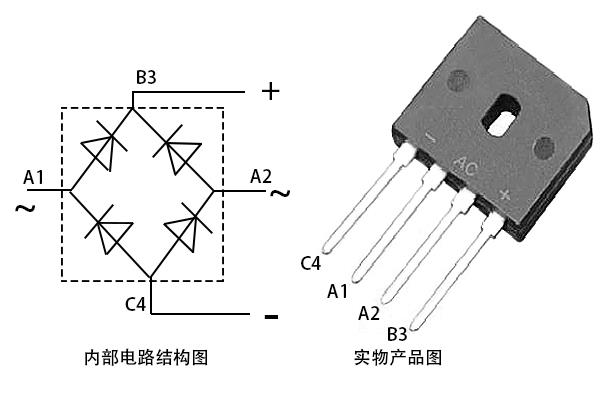

如下图所示，左侧为桥式整流线路内部构造图，B3用作整流正极输出，C4用作整流负极输出，A1与A2共同用作交流输入端。右边为整流桥模块实物产品图式样，A1与A2集成在了中间位置，正负极在最外边。实际使用中我们只要将实物C4负极脚位对应连接线路图C4点，实物B3正极脚位与线路图B3相连接。上诉方式即是整流桥模块实物产品与线路原理图的连接方式。
实物产品在线路中的接法

通常而言现在大部分线路选用高压整流方式居多，下边咱们就主要讲解下高压整流桥模块的线路接法。整流桥模块前端是交流220V输入，进到整流桥模块AC交流端，由正极直流输出连接负载用电器正极，经负载用电器负极连接整流桥模块负极形成回路，实现整个电源整流的路径。

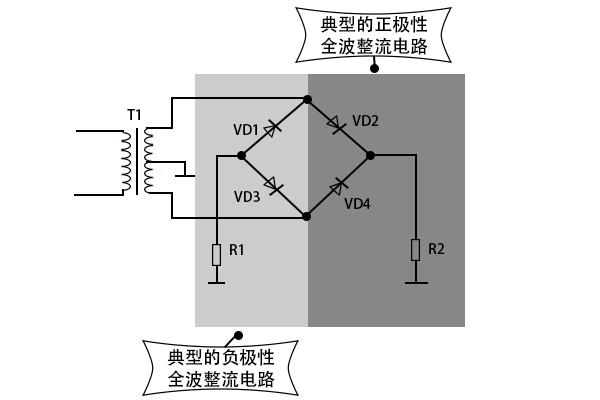

对于正、负极性全波整流线路分析方法说明下列2点：

（1）在确定了线路构造后，电路分析方法和普通的全波整流线路相同，仅在需分别解析2组不同极性全波整流线路，倘若早已掌握了全波整流线路的运行原理，则只需确定2组全波整流线路的构成，而无需具体分析线路。

（2）确定整流线路输出电压极性的方法是：两二极管负极连接的是正极性输出端（VD2和VD4连接端），两二极管正极连接的是负极性输出端（VD1和VD3连接端）。
